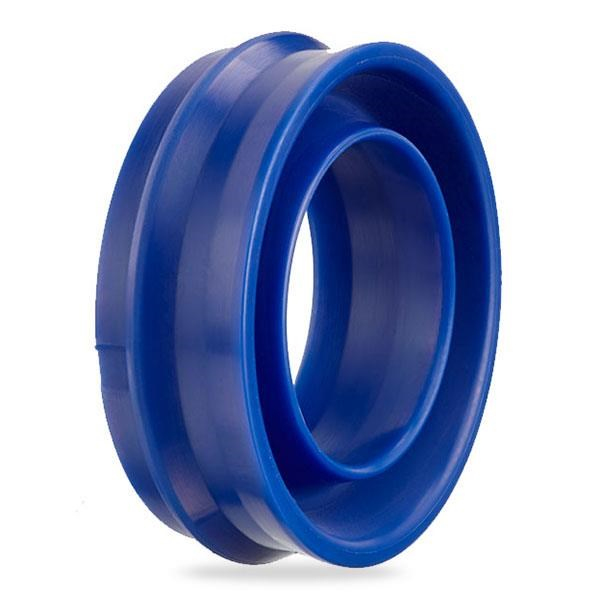

30x40x11,2 Pnömatik Toz Boğaz Keçesi (A852-030 PU)

A852-030 PU, 30x40x11,2 mm ölçülü ALP pnömatik toz-boğaz keçesi ürünüdür; malzemesi 92 PU.

Pnömatik toz-boğaz keçesi nerede kullanılır?

A852-030 PU, pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve havanın dışarı kaçmasını önler. Pnömatik silindirlerde hem boğaz keçesi hem toz keçesi görevi yapan kombine PU keçedir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre mil (piston kolu) çapı Ød = 30 mm, kanal dibi çapı ØD = 40 mm, kanal genişliği B = 8 mm, yükseklik 14 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Çalışma basıncı ve sıcaklığı nedir?

30x40x11,2 ölçüsündeki bu keçede tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış Hava. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

A852-030 PU için dinamik yüzey, 30 mm mil (piston kolu) yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

Keçe kanala nasıl takılır?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 8 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+80 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
