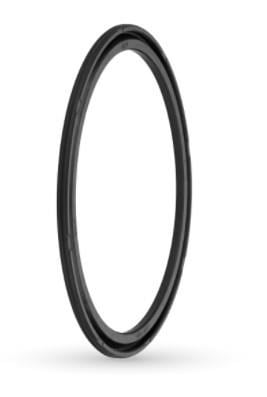

30x21x2,5 Pnömatik Piston Keçesi (A803-030)

A803-030, 30x21x2,5 mm ölçülü ALP pnömatik piston keçesi ürünüdür; malzemesi 70 NBR.

A803-030 ne işe yarar?

30 mm silindir çapı için pnömatik piston keçesi olan A803-030, pistonun iki tarafı arasındaki sızıntıyı önler. Özellikle kısa stroklu pnömatik silindirler için tasarlanmış NBR piston keçesidir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

A803-030 hangi mil / silindir çapına uyar?

Tabloya göre silindir gömleği iç çapı ØD = 30 mm, piston kanal dibi çapı Ød = 21 mm, keçe yüksekliği b = 2,5 mm, kanal genişliği B = 3 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Çalışma basıncı ve sıcaklığı nedir?

30x21x2,5 ölçüsündeki bu keçede tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

70 NBR ne demek?

A803-030 70 NBR malzemeden üretilir. 70 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

Keçe kanala nasıl takılır?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 3 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
