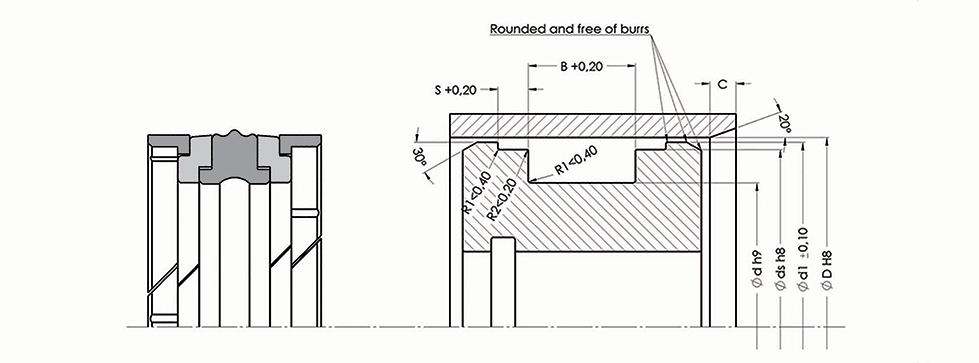

30x21x13,5 Nbr Kompakt Set (A105 030-021)

ALP A105 030-021: A105 profilli 30x21x13,5 kompakt set. Çalışma basıncı 400 bar.

Kompakt set nerede kullanılır?

30 mm silindir çapı için kompakt set olan A105 030-021, pistonun iki tarafı arasındaki sızıntıyı önler. NBR sızdırmazlık ringi, TPE ve cam elyaf katkılı POM ringlerden oluşan 5 parçalı kompakt piston setidir. 5 parçalı yapısı kolay montaj sağlar; destek ve yataklama ringleri sette bulunur. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

A105 030-021 hangi şartlarda çalışır?

30x21x13,5 ölçüsündeki bu keçede tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

Yüzey pürüzlülüğü neden önemlidir?

Bu üründe dinamik yüzey 30 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.

Silindirde keçe düzeni nasıl olmalı?

Piston üzerinde keçe ile birlikte yataklama ringleri bulunur; yataklama metal-metal teması önler ve keçeyi yan yüklerden korur. Aynı 30 mm silindir çapı için sitemizde A255-025/2, A255-025/1 yataklamaları bulunur.

Çift etkili piston keçesi ne demek?

Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A105 030-021, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
