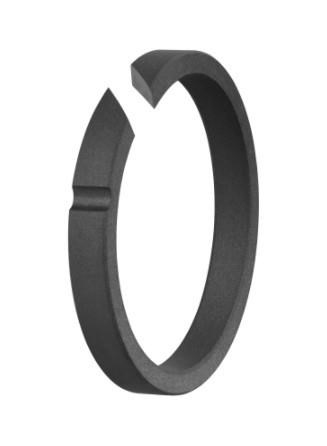

300x292x8,2 mm ölçüsündeki A303-300, A303 profilli PTFE+KARBON anti kontaminasyon piston keçesi olarak hidrolik silindirlerde kullanılır.
A303-300 ne işe yarar?
A303-300, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Özel karbon katkılı PTFE alaşımından üretilen koruyucu keçedir. Yabancı partikülleri üzerinde tutarak diğer keçelere zarar vermesini önler. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A303-300 hangi mil / silindir çapına uyar?
Tabloya göre silindir gömleği iç çapı ØD = 300 mm, piston kanal dibi çapı Ød = 292 mm, kanal genişliği B = 8,2 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Çalışma sıcaklığı ve hızı nedir?
A303-300 için tabloya göre çalışma sıcaklığı -45/+220°C, kayma hızı en fazla 5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Yüzey pürüzlülüğü neden önemlidir?
A303-300 için keçenin kaydığı yüzey 300 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Keçe kanala nasıl takılır?
Önce O-ring (enerjilendirici) kanala yerleştirilir, ardından PTFE ring üzerine takılır. PTFE ring ısıtılarak (sıcak yağda) yumuşatılırsa daha kolay takılır; sonra kalibre edilmelidir. Kanal genişliği tabloya göre B = 8,2 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -45/+220°C sıcaklık aralığında kullanın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
