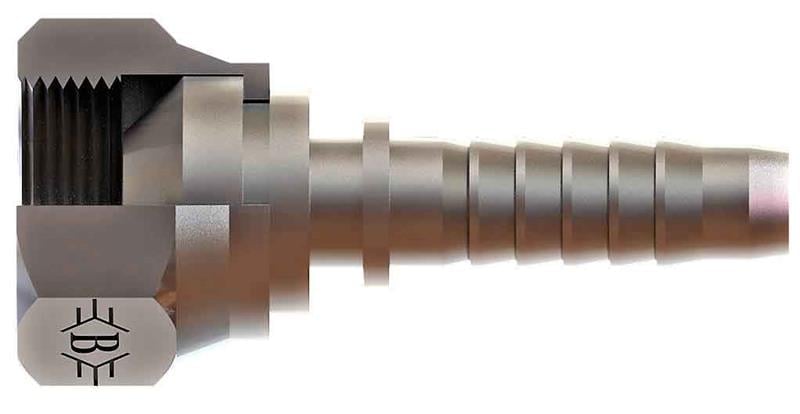

3'' R3''-11 Bsp Somunlu Düz Rakor (SB-7688-RSD)

3" (76 mm) hortum için 3" BSP bağlantılı SB-7688-RSD kodlu BSP somunlu düz rakor, OLC hidrolik rakor serisindendir.

SB-7688-RSD ne işe yarar?

SB-7688-RSD, 3" (76 mm) hortumun ucuna preslenerek hortumu 3" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3" (76 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

3" BSP dişi nasıl tanınır?

3" BSP dişte inç başına 11 diş vardır; tabloda bu ölçü R3-11 şeklinde yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Hortum ölçüsü nasıl seçilir?

3" (76 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Rakor hortuma nasıl preslenir?

3" (76 mm) hortum için SB-7688-RSD ile aynı nominal ölçüde soket kullanılır. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

SB-7688-RSD teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R3"-11, B 125, C 60, ØD 63, AA 96. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
