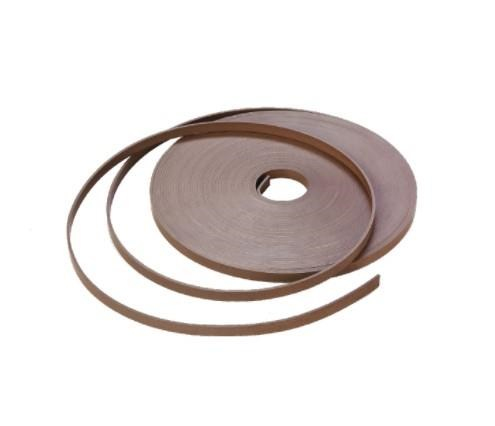

ALP ABT-2X9,5: ABT profilli 2x9,5 bronzlu teflon bant yataklama.
Bronzlu teflon bant yataklama ne için kullanılır?
ABT-2X9,5, hidrolik silindirlerin piston ve boğaz yataklamasında kullanılır ve yan yükleri taşıyarak metal-metal teması önler. Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Malzemenin avantajı nedir?
Malzeme tabloda PTFE + BRONZ olarak verilmiştir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir. Bu malzemeyle ürünün çalışma sıcaklığı -60/+200 °C.
ABT-2X9,5 için yüzey kalitesi nasıl olmalı?
Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤2.5 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤12 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. ABT-2X9,5 için keçe et kalınlığı (ØD − Ød) / 2 = 3,75 mm’dir. İzin verilen en büyük boşluk: 10-25 bar → 0,25±0.05; 26-100 bar → 0,30±0.05; 101-300 bar → 0,40±0.10 (diğer basınçlar tabloda).
ABT-2X9,5 montajında nelere dikkat edilir?
Yataklama kanala takılırken kesik uçların arasında ısıl genleşme için boşluk bırakılmalıdır. Bant yataklama kanal çevresine göre ölçüsünde kesilir, uçlar arasında küçük bir boşluk bırakılır. Keçe 2 mm iç ve 9,5 mm dış çaplı kanala göre ölçülendirilmiştir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -60/+200 °C aralığının dışına çıkmamalıdır.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Aşınmış yataklamayı zamanında değiştirin; aksi halde keçeler yan yük alarak hasar görür.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
