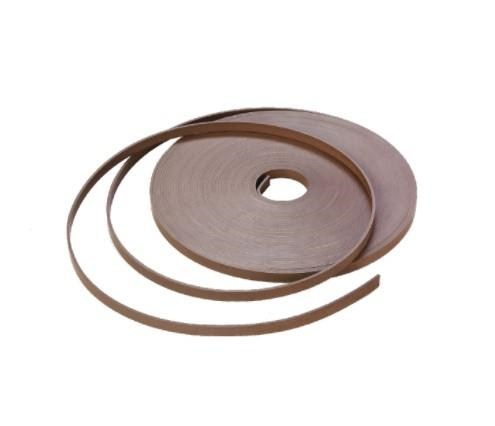

2x20 Bronzlu Teflon Bant Yataklama (ABT-2X20)

ALP ABT-2X20: ABT profilli 2x20 bronzlu teflon bant yataklama.

ABT-2X20 ne işe yarar?

Hidrolik silindirlerin piston ve boğaz yataklamasında kullanılan bu bronzlu teflon bant yataklama, yan yükleri taşıyarak metal-metal teması önler. Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

Bronzlu teflon bant yataklama hangi sıcaklıkta kullanılabilir?

2x20 ölçüsündeki bu keçede tabloya göre çalışma sıcaklığı -60/+200 °C, kayma hızı en fazla 15 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤2.5 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤12 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Bronzlu teflon bant yataklama nasıl monte edilir?

Yataklama kanala takılırken kesik uçların arasında ısıl genleşme için boşluk bırakılmalıdır. Bant yataklama kanal çevresine göre ölçüsünde kesilir, uçlar arasında küçük bir boşluk bırakılır. Keçe 2 mm iç ve 20 mm dış çaplı kanala göre ölçülendirilmiştir.

ABT ile diğer profiller arasındaki fark nedir?

Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. Aynı profilde bu ölçüye en yakın ABT-2X15 (2x15) ve ABT-2X25 (2x25) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -60/+200 °C aralığının dışına çıkmamalıdır.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Yataklamanın kanal içinde dönmeden ve sıkışmadan oturduğunu kontrol edin.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
