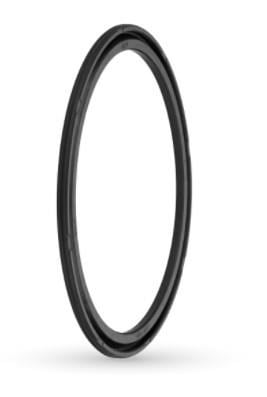

28x19x2,5 mm ölçüsündeki A803-028, A803 profilli 70 NBR pnömatik piston keçesi olarak pnömatik silindirlerde kullanılır.
Pnömatik piston keçesi ne için kullanılır?
Pnömatik silindirlerin pistonunda kullanılan bu pnömatik piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Özellikle kısa stroklu pnömatik silindirler için tasarlanmış NBR piston keçesidir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
28x19x2,5 ölçüsü nasıl okunur?
Tabloya göre silindir gömleği iç çapı ØD = 28 mm, piston kanal dibi çapı Ød = 19 mm, keçe yüksekliği b = 2,5 mm, kanal genişliği B = 3 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
A803-028 hangi şartlarda çalışır?
A803-028 için tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
70 NBR ne demek?
A803-028 70 NBR malzemeden üretilir. Baştaki 70, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.
Yüzey pürüzlülüğü neden önemlidir?
A803-028 için keçenin kaydığı yüzey 28 mm gömlek iç çapıdır. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (12 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
