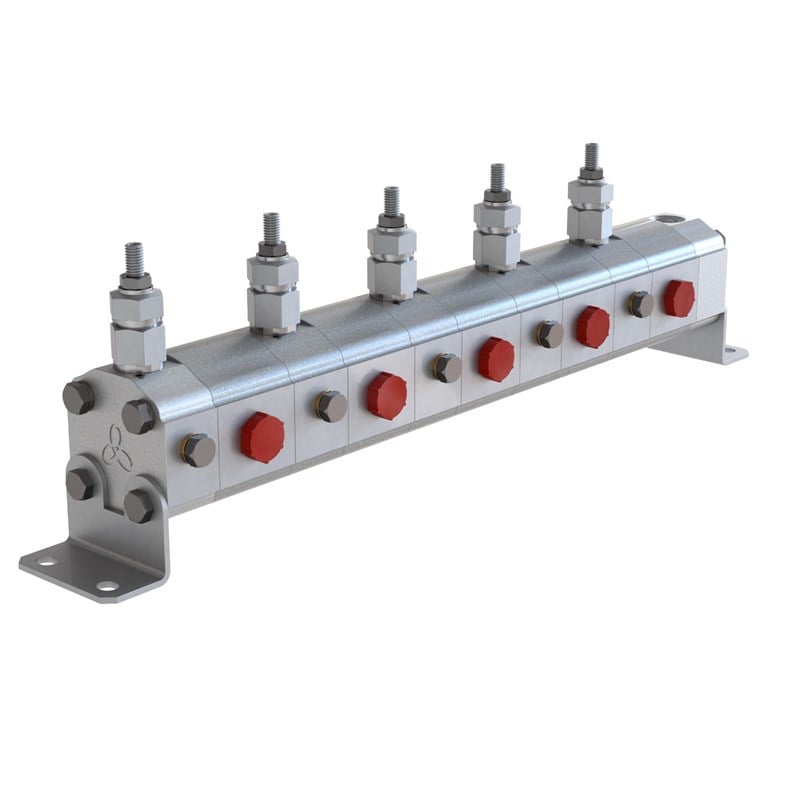

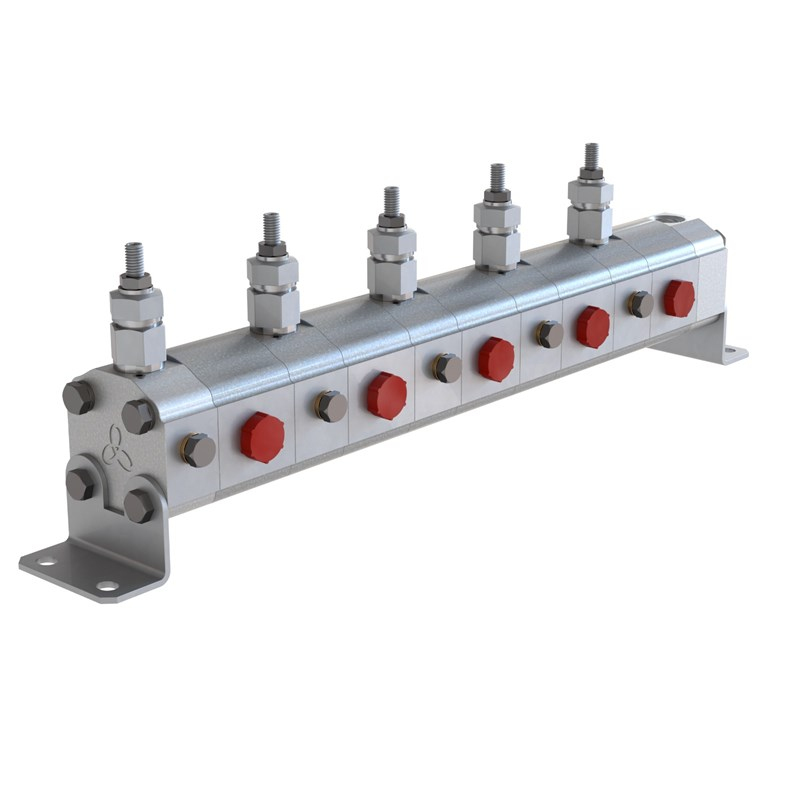

AFD20.5-28RN, 27,9 cc elemanlı, 5 çıkışlı emniyet valfli Blue Ascend AFD20 dişli akış bölücüdür. Giriş debisini 5 eşit parçaya böler; her eleman 32,0–54,7 l/dk debiyle ve 160 bar sürekli basınçla çalışır.
Katalogda belirtildiği gibi eşit hareket gereken sistemlerde kullanılır: birden fazla silindirin aynı hızda ve senkron hareket etmesi gereken kaldırma platformları, makaslı asansörler, pres tablaları, kapak ve rampa mekanizmaları.
Stok kodundaki R harfi bölücünün emniyet valfli olduğunu gösterir. Silindirlerden biri strok sonuna ulaştığında veya bir çıkış tıkandığında o elemanda basınç hızla yükselir; emniyet valfi bu basıncı sınırlayarak bölücüyü ve hatları korur. Katalogda valf ayarı 10–90, 70–140 ve 120–190 bar olmak üzere üç aralıkta sunulur; siparişte gerekli ayarı belirtin.
Katalogdaki boy tablosuna göre bu ölçüde giriş portu G 3/4", çıkış portları G 1/2" dişlidir. 5 elemanlı yapıda 2 giriş portu bulunur. Bir giriş portundan geçebilecek en yüksek debi 80 l/dk'dır.
Valf tipi (sürgülü) akış bölücüler genellikle iki çıkışa böler ve debi aralıkları dardır. Dişli akış bölücüler ise 2 ile 8 arasında çıkışa bölebilir, yük farklarına karşı daha kararlıdır ve ters yönde birleştirici olarak da çalışır. Çok sayıda silindirin senkron çalışması gereken yerlerde dişli tip tercih edilir.
Katalog boy tablosuna göre 27,9 cc elemanlarla 5 elemanlı bölücünün toplam boyu (L) yaklaşık 708 mm, bir elemanın gövde boyu (A) 96 mm'dir. Giriş portu G 3/4", çıkış portları G 1/2"'dir.
