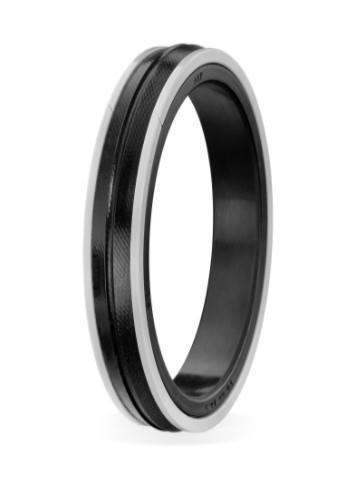

ALP A112 260-235: A112 profilli 260x235x25 bezli piston keçesi. Çalışma basıncı 500 bar.
Bezli piston keçesi nerede kullanılır?
Hidrolik silindirlerin pistonunda kullanılan bu bezli piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. İki POM destek ringi ve dinamik yüzeyi bezle güçlendirilmiş bir NBR ringden oluşan 3 parçalı settir. Madencilik ekipmanları, metal endüstrisi ve iş makinelerinde yaygındır. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 260 mm, piston kanal dibi çapı Ød = 235 mm, kanal genişliği B = 25 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Bezli piston keçesi kaç bar basınca dayanır?
260x235x25 ölçüsündeki bu keçede tabloya göre çalışma basıncı 500 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Malzemenin avantajı nedir?
A112 260-235 80 NBR/BEZLİ NBR/POM malzemeden üretilir. 80 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. Bezli NBR, kumaşla güçlendirilmiş NBR olup aşınmaya ve şok yüklere karşı dayanımı yüksektir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A112 260-235 için keçe et kalınlığı (ØD − Ød) / 2 = 12,5 mm’dir. İzin verilen en büyük boşluk: 250 bar → 320; ≤80 bar → 0,60; ＞80 bar → 0,65.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
- Basınç sınırını (500 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
