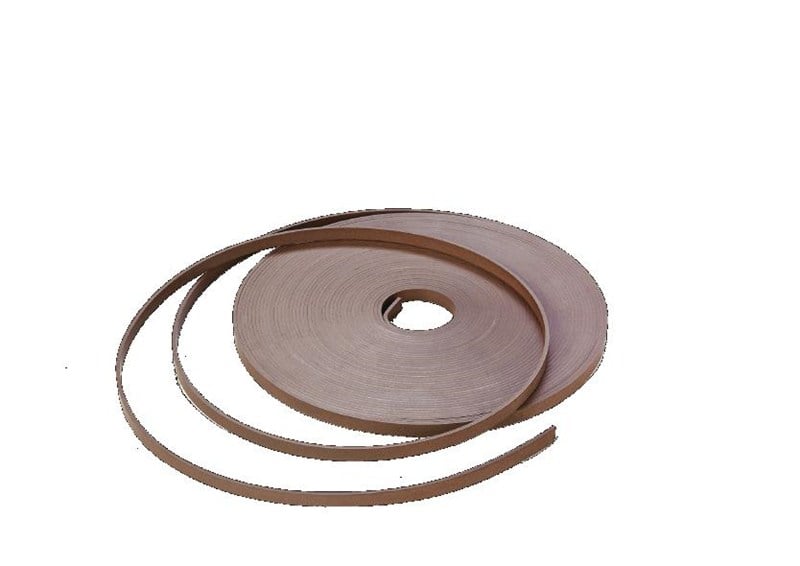

ALP ABT-2,5X9,7: ABT profilli 2,5x9,7 bronzlu teflon bant yataklama.
Bronzlu teflon bant yataklama nerede kullanılır?
bronzlu teflon bant yataklama olan ABT-2,5X9,7, yan yükleri taşıyarak metal-metal teması önler. Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Akma boşluğu nedir, ne kadar olmalı?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. ABT-2,5X9,7 için keçe et kalınlığı (ØD − Ød) / 2 = 3,6 mm’dir. İzin verilen en büyük boşluk: 10-25 bar → 0,25±0.05; 26-100 bar → 0,30±0.05; 101-300 bar → 0,40±0.10 (diğer basınçlar tabloda).
Keçe kanala nasıl takılır?
Yataklama ringi kesik ağzından açılarak kanala yerleştirilir; ağız aralığı (K) kapanmamalıdır. Bant yataklama kanal çevresine göre ölçüsünde kesilir, uçlar arasında küçük bir boşluk bırakılır. Keçe 2,5 mm iç ve 9,7 mm dış çaplı kanala göre ölçülendirilmiştir.
ABT-2,5X9,7 ile birlikte hangi parçalar kullanılır?
Yataklamalar piston ve boğaz keçeleriyle birlikte kullanılır; yan yükleri taşıyarak keçelerin yalnızca sızdırmazlık görevi yapmasını sağlar.
ABT profilinin özelliği nedir?
Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. Aynı profilde bu ölçüye en yakın ABT-2X25 (2x25) ve ABT-2,5X15 (2,5x15) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -60/+200 °C sıcaklık aralığında kullanın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Yataklamanın kanal içinde dönmeden ve sıkışmadan oturduğunu kontrol edin.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
