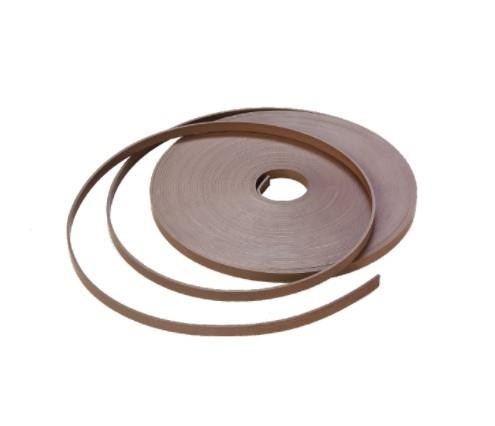

2,5x15 mm ölçüsündeki ABT-2,5X15, ABT profilli PTFE + BRONZ bronzlu teflon bant yataklama olarak hidrolik silindirlerde kullanılır.
Bronzlu teflon bant yataklama nerede kullanılır?
bronzlu teflon bant yataklama olan ABT-2,5X15, yan yükleri taşıyarak metal-metal teması önler. Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
2,5x15 ölçüsü bandın 2,5 mm kalınlığını ve 15 mm genişliğini gösterir. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Bronzlu teflon bant yataklama hangi sıcaklıkta kullanılabilir?
ABT-2,5X15 için tabloya göre çalışma sıcaklığı -60/+200 °C, kayma hızı en fazla 15 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Basınca göre izin verilen boşluk nedir?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. ABT-2,5X15 için keçe et kalınlığı (ØD − Ød) / 2 = 6,25 mm’dir. İzin verilen en büyük boşluk: 10-25 bar → 0,25±0.05; 26-100 bar → 0,30±0.05; 101-300 bar → 0,40±0.10 (diğer basınçlar tabloda).
ABT-2,5X15 montajında nelere dikkat edilir?
Yataklama ringi kesik ağzından açılarak kanala yerleştirilir; ağız aralığı (K) kapanmamalıdır. Bant yataklama kanal çevresine göre ölçüsünde kesilir, uçlar arasında küçük bir boşluk bırakılır. Keçe 2,5 mm iç ve 15 mm dış çaplı kanala göre ölçülendirilmiştir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -60/+200 °C sıcaklık aralığında kullanın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Yataklama ağız aralığını (K) kapatacak şekilde zorlamayın; ısıl genleşme için boşluk gereklidir.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
