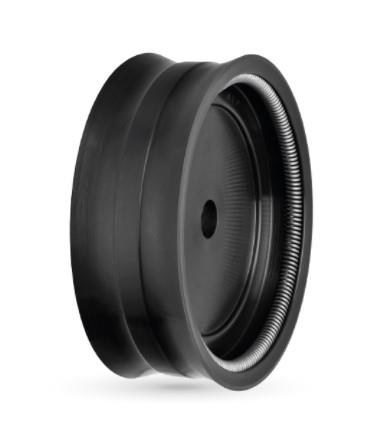

250x30x40 mm ölçüsündeki A124-250, A124 profilli 90 NBR / SAC + YAY piston keçesi olarak hidrolik silindirlerde kullanılır.
Hidrolik silindirlerin pistonunda kullanılan bu piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Metal pul ile NBR’nin birlikte kalıplanmasıyla üretilir; dudaklar yayla ön yüklenmiştir. Hidrolikte en fazla 60 bar, pnömatikte en fazla 16 bar için uygundur. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
A124 profilinde tabloya göre çalışma basıncı 60 bar'a kadar (Hidrolik) - 16 bar (Pnömatik), çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 0,5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Malzeme tabloda 90 NBR / SAC + YAY olarak verilmiştir. Baştaki 90, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
Bu üründe dinamik yüzey 250 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda çalışan yüzey için Ra ≤2 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Çok parçalı setlerde parçaların sırası ve yönü teknik çizime göre kontrol edilmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 40 mm’dir.
