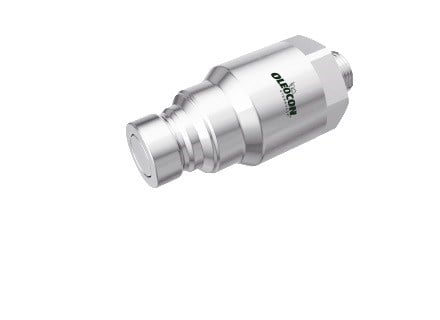

25 gövde ve Ø25 mm ağır seri (25S) metrik boru bağlantılı QCF-25B-25S, ISO 16028 uyumlu erkek düz alınlı hızlı bağlantı kaplinidir. Düz ön yüzü sayesinde ayrıldığında neredeyse hiç yağ damlatmaz, bağlarken sisteme hava ve kir sokmaz. 200 bar çalışma basıncı ve 189 l/dk nominal debisiyle 1" (DN25) hortum hatları için uygundur. Erkek parça çoğunlukla ataşman hortumunun ucuna takılır; dişi kapline itildiğinde kilitlenir.
25 gövde erkek düz alınlı kaplin nerede kullanılır?
Çok yüksek debinin temiz ve kayıpsız taşınması gereken ağır ekipman hatları içindir. Büyük yıkım ekskavatörleri, kazık ve delme makineleri, modüler ağır nakliye araçları ve büyük endüstriyel ünitelerin sık sökülen ana hatları tipik kullanım yerleridir. Metrik ağır seri (S) boru bağlantısı (ISO 8434-1) sayesinde yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCF-25B-25S hangi parçaya takılır?
25 gövde ölçüsündeki ISO 16028 düz alınlı dişi kapline (QCF-25A serisi) takılır. Örneğin QCF-25A-25S bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. Popetli ISO 7241 dişi kaplinlere takılmaz.
Metrik "25S" (ağır seri) bağlantı ne demek?
25S, dış çapı 25 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M36x2. 24° konik kesme halkalı bu sistem (ISO 8434-1 / DIN 2353), ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır ve birbirinin yerine kullanılamaz.
Kaplin neden yağ kaçırır?
Bağlıyken bilezik tarafından kaçak genellikle aşınmış veya kesilmiş ön conta ile ön yüzde kalan kirden kaynaklanır. Ayrıkken ön yüzden sızıntı, valf contasının hasar gördüğünü gösterir. Dişli bağlantıdan kaçak ise yanlış sızdırmazlık elemanı veya yetersiz sıkmadan olur. Kaynak çapağı, kum ve metal tozu düz yüzeydeki contayı çizer; bu yüzden takmadan önce silmek şarttır.
Emniyet kilidi ne işe yarar, nasıl kullanılır?
QCF serisinde bilyeli kilide ek olarak bir emniyet kilidi bulunur. Bağlantı yapıldıktan sonra bilezik kilit konumuna çevrildiğinde, çarpma, titreşim veya hortumun takılması gibi durumlarda bilezik kendiliğinden geri kaçamaz ve kaplin kazayla ayrılmaz. Ayırmak için önce bilezik kilitsiz konuma çevrilir, sonra geri çekilir. İş makinelerinde titreşim yüksek olduğu için bu özellik önemlidir.
Hangi sıcaklık aralığında kullanılabilir?
QCF serisi -20°C ile +100°C arasındaki akışkan sıcaklığında çalışır. Devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Uzun süre çalışan kırıcı ve malçör gibi ataşmanlarda yağ çok ısınabilir; hortumu değiştirmeden önce sistemin soğumasını bekleyin. Sürekli yüksek sıcaklık için FKM contalı versiyon sorulabilir.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve dayanağa kadar itin; somunu önerilen tur kadar sıkın.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağla uyumlu olduğunu kontrol edin.
- Her bağlamadan önce iki düz ön yüzü temiz bir bezle silin; düz alınlı kaplinin avantajı ancak yüzeyler temizse işe yarar.
