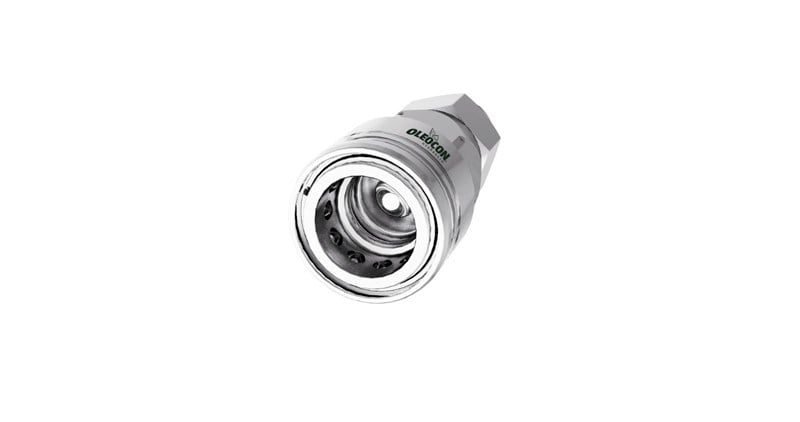

QCA-25A-M16S, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 25 gövde (ISO 7241-A) modelidir ve Ø16 mm ağır seri (16S) metrik boru bağlantıya sahiptir. En fazla 200 bar çalışma basıncında, 189 l/dk nominal debiyle çalışır. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
25 gövde dişi kaplin nerede kullanılır?
İş makinelerinin ana ataşman hatlarında, büyük debili endüstriyel hidrolik ünitelerde ve beton, maden, orman ekipmanlarında kullanılır. Bu ölçüde çalışma basıncı küçük gövdelere göre daha düşüktür. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-25A-M16S hangi parçayla birleşir?
25 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-25B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-25B-M16S bu parçaya takılır.
Metrik "16S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
16S, dış çapı 16 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M24x1,5. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
ISO 7241-A ile ISO 7241-B arasındaki fark nedir, birbirine takılır mı?
İki seri de popetli kaplin standardıdır ama bağlantı ölçüleri farklıdır, bu yüzden birbirine takılmaz. A serisi Avrupa'da, özellikle tarım makinelerinde yaygındır; B serisi daha çok endüstriyel uygulamalarda ve Amerikan menşeli makinelerde görülür. Bu ürün A serisidir (Oleocon QCA). B serisi gerekiyorsa Oleocon QCB serisine bakın. Emin değilseniz elinizdeki parçanın ölçülerini bizimle paylaşın.
Popetli mi, düz alınlı (flat face) kaplin mi seçmeliyim?
Popetli kaplinler ekonomiktir ve tarım ile genel hidrolikte yaygındır. Ancak ayırma sırasında az miktarda yağ kaybı olur (bu gövdede 25 ml) ve uç yüzeyine kir tutunabilir. Hidrolik kırıcı, burgu gibi sık takılıp sökülen ve toza maruz iş makinesi ataşmanlarında düz alınlı (ISO 16028, Oleocon QCF serisi) kaplinler daha temiz çalışır ve sisteme kir taşımaz.
Hat basınç altındayken takılabilir mi?
Hayır. Katalog değerlerine göre bu seri artık basınç altında bağlanamaz ve ayrılamaz. Hatta basınç kalmışsa popet açılamaz; kaplin zor takılır ya da hiç takılmaz, zorlamak conta ve popete zarar verir. Önce motoru durdurup kumanda kolunu birkaç kez oynatarak hattaki basıncı boşaltın. Basınç altında bağlanması gereken ataşmanlar için Oleocon BAT serisi gibi artık basınca uygun modeller kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Bağlamadan önce erkek ve dişi parçanın uçlarını temizleyin; uçlardaki kir doğrudan hidrolik sisteme girer.
- Erkek parçayı dişi parçaya aynı eksende, bilezik yerine oturana kadar itin; yarım kalan bağlantı basınç geldiğinde ayrılabilir.
