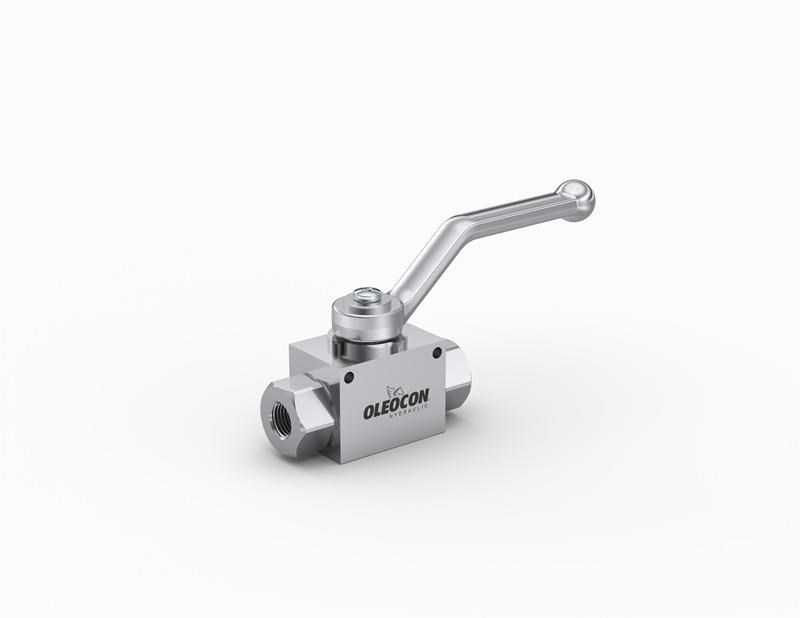

25 gövde ve 2" NPT dişi bağlantılı KV2-25-NPT2, 2 yollu hidrolik küresel vanadır. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Kilit plakası sayesinde açık veya kapalı konumda kilitlenebilir.
25 gövde 2 yollu küresel vana nerede kullanılır?
Açma-kapama gereken her hidrolik hatta kullanılır: ünite çıkışları, silindir besleme hatları, akümülatör izolasyonu, test ve ölçüm noktaları ile ataşman hortumlarının kapatılması. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. NPT konik dişli portları Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
2 yollu küresel vana akışı daraltır mı?
Hayır. Vana tam açıkken bilyenin içindeki delik hatla aynı hizaya gelir ve yağ neredeyse düz bir borudan geçer gibi akar. Katalogda da belirtildiği gibi hacimsel iç yapı akışın hızlı ve düzgün olmasını sağlar, kavitasyonu önler. Bu yüzden basınç kaybı çok düşüktür; DN25 gövde, aynı anma çapındaki hat ile birlikte kullanılabilir.
2" NPT portlu vana nasıl sızdırmaz bağlanır?
NPT (ASME B1.20.1) konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar. Hidrolik sisteme uygun diş sızdırmazlık macunu ya da PTFE bant kullanılır, bant sarılıyorsa ilk iki diş boş bırakılır. Konik dişi aşırı sıkmak vana gövdesini zorlar.
Basınç altındayken vana açılıp kapatılabilir mi?
Vana devredeyken açılıp kapatılabilir; ancak iki tarafı arasında yüksek basınç farkı varken kolu çevirmek hem zorlaşır hem de yatakları aşındırır. Mümkünse önce basıncı düşürün veya dengeleyin, sonra kolu tek hareketle sonuna kadar çevirin. Katalog uyarısına göre vana basınç darbelerine, titreşime ve su darbesine maruz bırakılmamalıdır.
Vana açık veya kapalı konumda kilitlenebilir mi?
Evet. Oleocon KV serisinde kilit plakasının konumu değiştirilerek vana açık ya da kapalı konumda kilitlenebilir. Bakım sırasında bir hattın yanlışlıkla açılmasını veya çalışan bir hattın kazayla kapatılmasını önlemek için bu özellik önemlidir.
2 yollu vanada akış yönü önemli mi?
2 yollu küresel vana iki yönde de çalışır; bilye her iki yönden gelen basınca karşı sızdırmazlık sağlar. Bu yüzden montajda giriş ve çıkış yönü ayrımı yapılmaz. Yine de kolun rahat döneceği ve kilit plakasına erişilebilecek bir konum seçin.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 400 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
- Parçaların hizalı ve tam oturmuş olduğundan emin olun; vana hortum veya boru yükünü taşımamalıdır.
- Kolu yüksek basınç farkı varken zorlamayın; mümkünse basıncı dengeledikten sonra tek hareketle çevirin.
