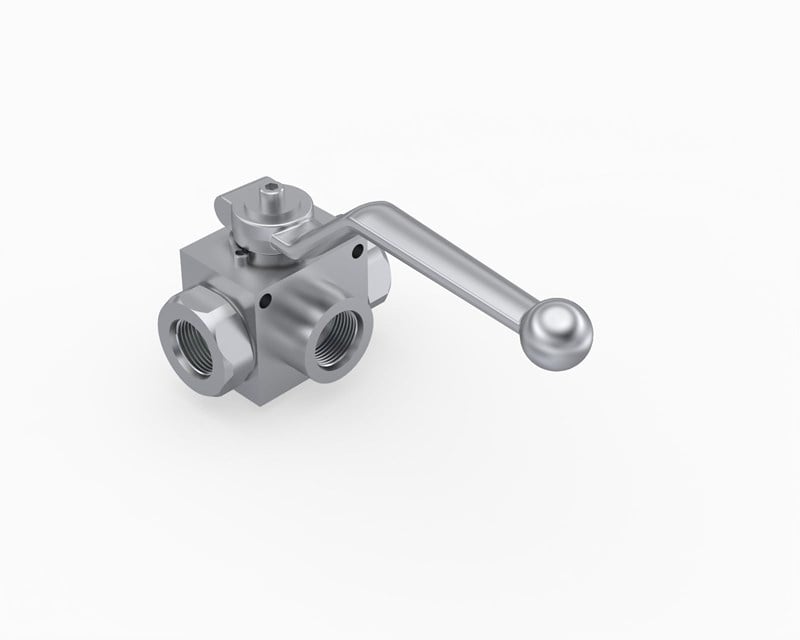

Oleocon KV3L-25-SAE20, hidrolik devrelerde akışı yönlendirmek için kullanılan 3 yollu L tipi küresel vanadır. DN25 gövdeli ve 1 5/8-12 UN O-ringli SAE port bağlantılıdır; en fazla 350 bar çalışma basıncına uygundur. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Gövdesi yüksek mukavemetli çelikten, Zn-Fe (Cr III) kaplamalıdır; bilyesi sert krom kaplı çelik, yatakları Delrin (POM), contası NBR'dir.
25 gövde 3 yollu L tipi küresel vana nerede kullanılır?
Tek pompa ile iki farklı silindiri veya ataşmanı sırayla beslemek için kullanılır. Örneğin traktörde ön yükleyici ile arka ekipman, ünitede iki ayrı pres ya da iki farklı hat arasında seçim. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
L tipi yerine T tipi vana ne zaman seçilmelidir?
İki çıkıştan yalnızca birini seçmeniz yetiyorsa L tipi yeterlidir ve karıştırma riski yoktur. İki çıkışı aynı anda beslemeniz ya da iki hattı tek hatta birleştirmeniz gerekiyorsa T tipi seçilir. Aynı gövde ve bağlantı ölçüsünde Oleocon KV3T serisi de mevcuttur.
1 5/8-12 UN O-ringli SAE port nedir?
Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.
Hidrolik küresel vana nasıl çalışır?
Vananın içinde delikli bir bilye bulunur. Kol çeyrek tur çevrildiğinde bilye de döner; delik hatla aynı hizadaysa yağ geçer, değilse hat kapanır. Bilye iki yatağın arasında sıkışarak sızdırmazlık sağlar. Oleocon KV serisinde bilye sert krom kaplı çelikten, yataklar Delrin (POM) malzemeden yapılır.
Küresel vana debi ayarı için kullanılabilir mi?
Hayır. Küresel vana tam açık ya da tam kapalı çalışmak için tasarlanmıştır. Yarı açık bırakıldığında yağ bilye ile yatak arasındaki dar aralıktan yüksek hızla geçer; yatak aşınır, ses ve ısınma oluşur ve zamanla vana tam kapatamaz hale gelir. Debi ayarı için hız ayar (akış kontrol) valfi kullanılmalıdır.
"Anma çapı" (DN) ne anlama gelir?
Anma çapı (DN), vananın iç geçiş kesitinin yaklaşık çapıdır; DN25 yaklaşık 25 mm geçiş anlamına gelir. Vana seçerken bağlanacak hortum veya borunun iç çapıyla uyumlu DN seçilmelidir. Vana hattan dar seçilirse gereksiz basınç kaybı olur, çok büyük seçilirse maliyet ve ağırlık artar.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 350 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
- Parçaların hizalı ve tam oturmuş olduğundan emin olun; vana hortum veya boru yükünü taşımamalıdır.
