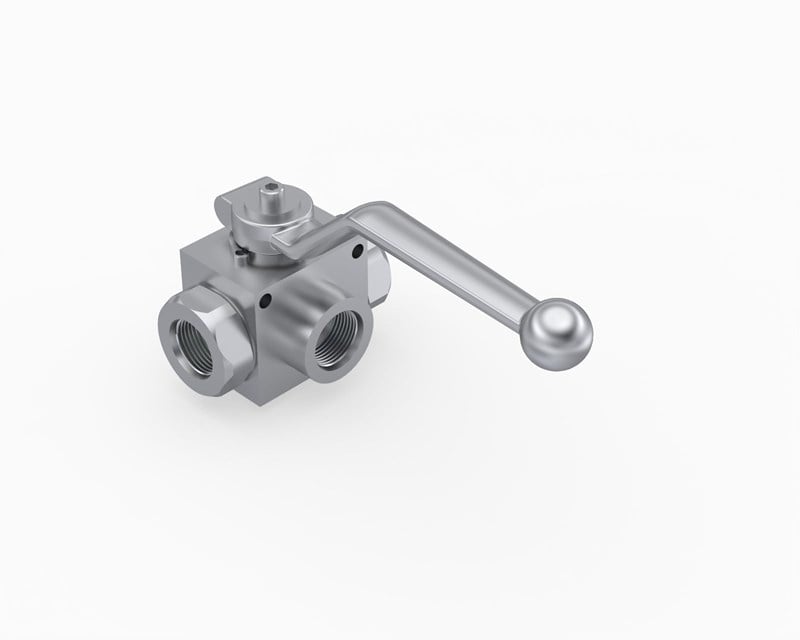

KV3L-25-SAE16, 25 gövde (DN25), 1 5/16-12 UN O-ringli SAE port bağlantılı 3 yollu L tipi hidrolik küresel vanadır. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Çalışma basıncı en fazla 400 bar'dır. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır.
Akışı iki hattan birine yönlendirmek gereken devrelerde tercih edilir: iki silindir arasında seçim, yedek pompa ya da yedek filtre hattına geçiş, iki ayrı tanka dönüş gibi. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.
L tipi vananın bilyesinde L şeklinde (90° dönen) bir kanal vardır. Bu kanal girişi aynı anda yalnızca bir çıkışa bağlar; kol çevrildiğinde akış diğer çıkışa geçer. Yani iki hattı aynı anda beslemez, ikisinden birini seçer. İki tüketiciyi sırayla çalıştırmak istediğiniz devreler için uygundur.
Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.
Standart NBR conta mineral bazlı hidrolik yağlar içindir. Daha yüksek sıcaklık veya bazı sentetik akışkanlar için FKM, su bazlı akışkanlar için EPDM conta seçeneği vardır. EPDM conta mineral yağla uyumlu değildir; akışkanınız farklıysa sipariş öncesi bize danışın.
Bağlantı yüzeylerini temizleyin; devreye giren kir önce vananın bilyesini ve yataklarını çizer. Hortum veya borunun ağırlığını ve gerilmesini vana taşımamalıdır; gerekirse hattı kelepçe ile destekleyin. Parçaların hizalı ve tam oturmuş olduğundan emin olun. Kolun tam dönebileceği boşluğu montaj sırasında bırakın.
Kol vananın tek kumanda elemanıdır; kolsuz vana güvenli şekilde açılıp kapatılamaz ve pense gibi aletlerle çevirmek mili zedeler. Oleocon küresel vanaları için yedek vana kolları ayrıca satılmaktadır. Sipariş verirken vananın gövde ölçüsünü (DN25) belirtmeniz yeterlidir.
