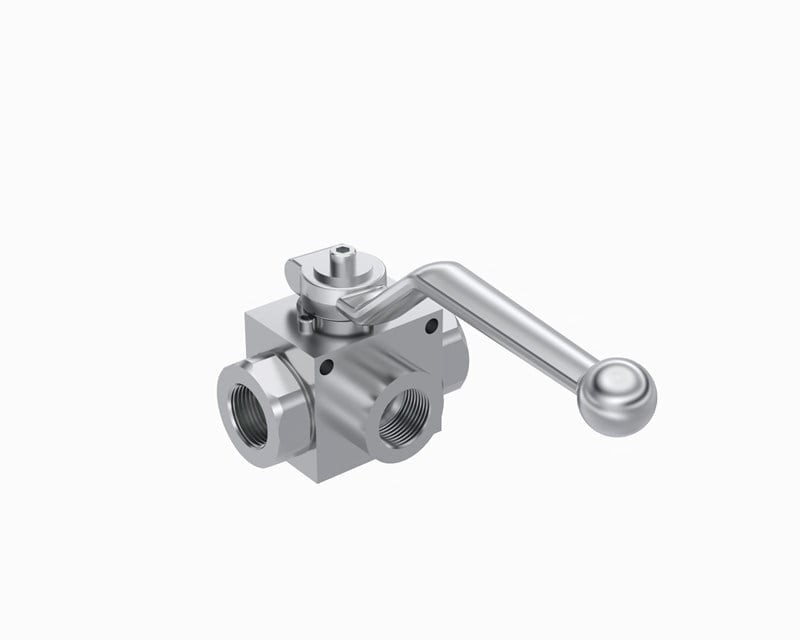

25 gövde ve 1" NPT dişi bağlantılı KV3L-25-NPT1, 3 yollu L tipi hidrolik küresel vanadır. Gövdesi yüksek mukavemetli çelikten, Zn-Fe (Cr III) kaplamalıdır; bilyesi sert krom kaplı çelik, yatakları Delrin (POM), contası NBR'dir. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Kilit plakası sayesinde açık veya kapalı konumda kilitlenebilir.
25 gövde 3 yollu L tipi küresel vana nerede kullanılır?
Akışı iki hattan birine yönlendirmek gereken devrelerde tercih edilir: iki silindir arasında seçim, yedek pompa ya da yedek filtre hattına geçiş, iki ayrı tanka dönüş gibi. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. NPT konik dişli portları Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
L tipi 3 yollu vana akışı nasıl yönlendirir?
L tipi vananın bilyesinde L şeklinde (90° dönen) bir kanal vardır. Bu kanal girişi aynı anda yalnızca bir çıkışa bağlar; kol çevrildiğinde akış diğer çıkışa geçer. Yani iki hattı aynı anda beslemez, ikisinden birini seçer. İki tüketiciyi sırayla çalıştırmak istediğiniz devreler için uygundur.
1" NPT portlu vana nasıl sızdırmaz bağlanır?
NPT (ASME B1.20.1) konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar. Hidrolik sisteme uygun diş sızdırmazlık macunu ya da PTFE bant kullanılır, bant sarılıyorsa ilk iki diş boş bırakılır. Konik dişi aşırı sıkmak vana gövdesini zorlar.
Küresel vana debi ayarı için kullanılabilir mi?
Hayır. Küresel vana tam açık ya da tam kapalı çalışmak için tasarlanmıştır. Yarı açık bırakıldığında yağ bilye ile yatak arasındaki dar aralıktan yüksek hızla geçer; yatak aşınır, ses ve ısınma oluşur ve zamanla vana tam kapatamaz hale gelir. Debi ayarı için hız ayar (akış kontrol) valfi kullanılmalıdır.
Hangi akışkanlarla kullanılabilir?
Standart NBR conta mineral bazlı hidrolik yağlar içindir. Daha yüksek sıcaklık veya bazı sentetik akışkanlar için FKM, su bazlı akışkanlar için EPDM conta seçeneği vardır. EPDM conta mineral yağla uyumlu değildir; akışkanınız farklıysa sipariş öncesi bize danışın.
Küresel vananın bakımı nasıl yapılır?
Küresel vana az bakım ister. Uzun süre hiç çevrilmeyen vanaları bakım dönemlerinde birkaç kez açıp kapatın ki bilye yataklara yapışmasın. Kolun zorlanması, kapalıyken sızdırma veya gövdeden kaçak, yatak veya conta değişimi gerektiğini gösterir. Yağ temizliği vananın ömrünü doğrudan belirler.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 400 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
- Vanayı debi ayarı için yarı açık bırakmayın; tam açık veya tam kapalı kullanın.
- Conta malzemesinin (NBR, FKM veya EPDM) kullandığınız akışkan ve sıcaklıkla uyumlu olduğunu kontrol edin.
