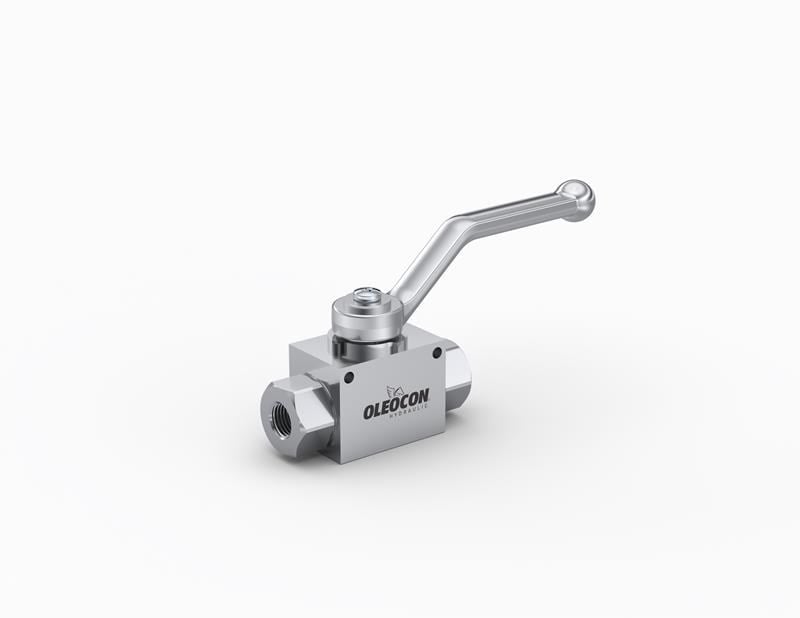

Oleocon SKV2-25-NPT1, hidrolik devrelerde hattı açıp kapatmak için kullanılan 2 yollu paslanmaz küresel vanadır. DN25 gövdeli ve 1" NPT dişi bağlantılıdır; 250–400 bar aralığındaki çalışma basıncına uygundur. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Gövdesi AISI 316L paslanmaz çeliktir ve standart contası FKM'dir; bu sayede korozyona dayanıklıdır ve +200°C'ye kadar çalışır.
25 gövde 2 yollu paslanmaz küresel vana nerede kullanılır?
Açma-kapama gereken her hidrolik hatta kullanılır: ünite çıkışları, silindir besleme hatları, akümülatör izolasyonu, test ve ölçüm noktaları ile ataşman hortumlarının kapatılması. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. AISI 316L paslanmaz gövdesi ve FKM contası sayesinde korozif ortamlarda (deniz, açık saha, yıkama alanları), kimya ve gıda tesislerinde, yüksek sıcaklıktaki devrelerde tercih edilir. NPT konik dişli portları Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
2 yollu küresel vana akışı daraltır mı?
Hayır. Vana tam açıkken bilyenin içindeki delik hatla aynı hizaya gelir ve yağ neredeyse düz bir borudan geçer gibi akar. Katalogda da belirtildiği gibi hacimsel iç yapı akışın hızlı ve düzgün olmasını sağlar, kavitasyonu önler. Bu yüzden basınç kaybı çok düşüktür; DN25 gövde, aynı anma çapındaki hat ile birlikte kullanılabilir.
1" NPT portlu vana nasıl sızdırmaz bağlanır?
NPT (ASME B1.20.1) konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar. Hidrolik sisteme uygun diş sızdırmazlık macunu ya da PTFE bant kullanılır, bant sarılıyorsa ilk iki diş boş bırakılır. Konik dişi aşırı sıkmak vana gövdesini zorlar.
Paslanmaz küresel vana ile standart vana arasındaki fark nedir?
Paslanmaz seri (SKV) AISI 316L paslanmaz çelikten üretilir ve standart contası FKM'dir. Bu sayede korozyona dayanıklıdır ve -20°C ile +200°C arasında çalışır. Standart seri (KV) ise yüksek mukavemetli çelik gövdeli, Zn-Fe kaplamalı ve NBR contalıdır; -20°C ile +100°C arasında, daha yüksek basınçta (350–500 bar) çalışır. Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır.
Küresel vana debi ayarı için kullanılabilir mi?
Hayır. Küresel vana tam açık ya da tam kapalı çalışmak için tasarlanmıştır. Yarı açık bırakıldığında yağ bilye ile yatak arasındaki dar aralıktan yüksek hızla geçer; yatak aşınır, ses ve ısınma oluşur ve zamanla vana tam kapatamaz hale gelir. Debi ayarı için hız ayar (akış kontrol) valfi kullanılmalıdır.
Montaj sırasında nelere dikkat edilmelidir?
Bağlantı yüzeylerini temizleyin; devreye giren kir önce vananın bilyesini ve yataklarını çizer. Hortum veya borunun ağırlığını ve gerilmesini vana taşımamalıdır; gerekirse hattı kelepçe ile destekleyin. Parçaların hizalı ve tam oturmuş olduğundan emin olun. Kolun tam dönebileceği boşluğu montaj sırasında bırakın.
Küresel vana ile çek valf arasındaki fark nedir?
Küresel vana elle kumanda edilir: kolu çevirerek hattı açar, kapatır ya da yönlendirirsiniz. Çek valf ise kendiliğinden çalışır; yağın yalnızca bir yönde akmasına izin verir, ters yönde hattı otomatik kapatır. Geri akışı önlemek için çek valf, hattı isteğe bağlı kesmek veya yönlendirmek için küresel vana kullanılır. İkisi aynı devrede birlikte de kullanılabilir.
Kullanırken dikkat edilmesi gerekenler
- Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır; kritik uygulamalarda ürününüzün kesin değerini teyit edin ve emniyet valfi ayarının bu değeri aşmadığından emin olun.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
- Kolu yüksek basınç farkı varken zorlamayın; mümkünse basıncı dengeledikten sonra tek hareketle çevirin.
- Conta malzemesinin (NBR, FKM veya EPDM) kullandığınız akışkan ve sıcaklıkla uyumlu olduğunu kontrol edin.
