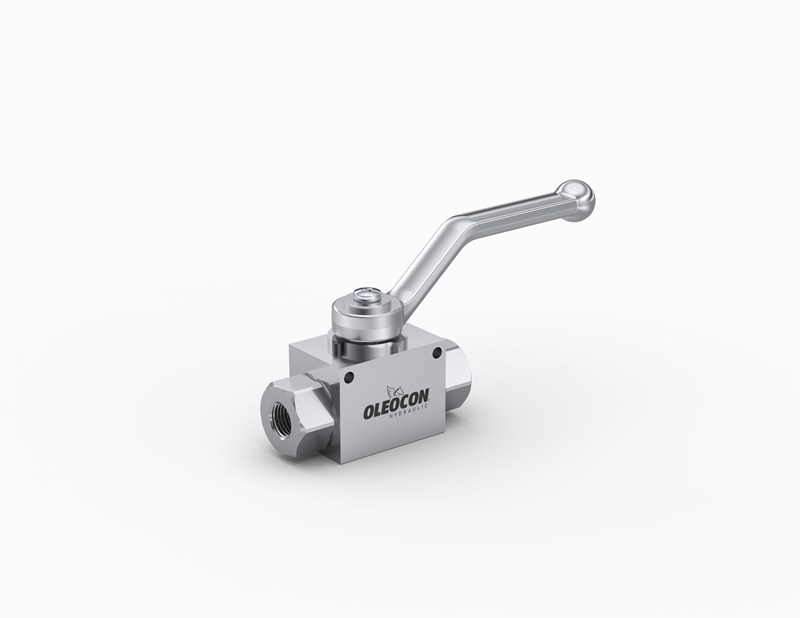

KV2-25-NPT1, 25 gövde (DN25), 1" NPT dişi bağlantılı 2 yollu hidrolik küresel vanadır. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Çalışma basıncı en fazla 400 bar'dır. Gövdesi yüksek mukavemetli çelikten, Zn-Fe (Cr III) kaplamalıdır; bilyesi sert krom kaplı çelik, yatakları Delrin (POM), contası NBR'dir.
25 gövde 2 yollu küresel vana nerede kullanılır?
Hidrolik ünitelerde bakım sırasında hattı kapatmak, manometre ve akümülatör hatlarını devreden ayırmak, iş makinesi ve tarım ekipmanlarında ataşman hattını kesmek için kullanılır. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. NPT konik dişli portları Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
Kol hangi konumdayken vana açıktır?
2 yollu küresel vanada kol boru hattına paralelken vana açık, hatta dik (90°) konuma çevrildiğinde kapalıdır. Kol dörtte bir tur döner; bu sayede vananın açık mı kapalı mı olduğu uzaktan bile görülür. Oleocon KV serisinde kilit plakasının konumu değiştirilerek vana açık ya da kapalı konumda kilitlenebilir.
1" NPT portlu vana nasıl sızdırmaz bağlanır?
NPT (ASME B1.20.1) konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar. Hidrolik sisteme uygun diş sızdırmazlık macunu ya da PTFE bant kullanılır, bant sarılıyorsa ilk iki diş boş bırakılır. Konik dişi aşırı sıkmak vana gövdesini zorlar.
Vana neden tam kapatmıyor veya kaçırıyor?
En sık nedenleri şunlardır: vananın uzun süre yarı açık kullanılması sonucu yatakların aşınması, yağdaki kir ve metal parçacıklarının bilyeyi çizmesi, uygun olmayan sıcaklık veya akışkan nedeniyle conta hasarı. Dişli bağlantıdan kaçak ise yanlış sızdırmazlık elemanı veya yetersiz sıkmadan olur. Bazı gövde ölçüleri için Oleocon tamir takımı mevcuttur.
Çalışma basıncı ne kadardır?
Katalog basınç tablosuna göre bu ürünün (25 gövde, NPT1 bağlantı) çalışma basıncı 400 bar'dır. 10 ve 12,5 gövdeler 500 bar, 20 ve 25 gövdeler 400 bar, 25 gövdenin 1 1/4" ve 1 1/2" bağlantıları 350 bar sınıfındadır.
Küresel vana hangi sektörlerde kullanılır?
Katalogda belirtilen başlıca kullanım alanları şunlardır: iş makineleri, tarım makineleri, beton ekipmanları, araçlar, hidrolik ekipman ve hidrolik endüstrisi, petrol-gaz ve kimya endüstrisi. Hidrolik ünitelerde, preslerde, vinçlerde ve mobil makinelerde hat kapama ve yönlendirme için yaygın olarak tercih edilir.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 400 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
- Vanayı basınç darbelerine, titreşime, su darbesine ve kavitasyona maruz bırakmayın; akışkanda katı veya aşındırıcı parçacık bulunmamalıdır.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
