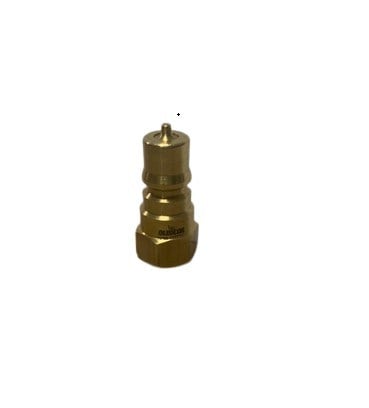

QCA-25B-G1P, 25 gövde ölçüsünde, 1" BSPP (gaz) dişi bağlantılı, ISO 7241-A standardında erkek popetli otomatik rakordur (hızlı bağlantı / quick kaplin). Çalışma basıncı en fazla 200 bar (çelik gövde için katalog değeri 200 bar), nominal debisi 189 l/dk'dır ve 1" (DN25) hortum hatlarına uygundur. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. Erkek parça (nipel) genellikle ataşman veya hortum ucuna takılır ve dişi kaplinin içine itildiğinde kilitlenir.
25 gövde erkek kaplin nerede kullanılır?
İş makinelerinin ana ataşman hatlarında, büyük debili endüstriyel hidrolik ünitelerde ve beton, maden, orman ekipmanlarında kullanılır. Bu ölçüde çalışma basıncı küçük gövdelere göre daha düşüktür. Dişi BSPP (gaz) dişli girişi sayesinde hortum rakoru, nipel veya adaptör doğrudan kaplinin içine vidalanır. Pirinç gövdesi, karbon çeliğine göre korozyona daha dayanıklıdır; nemli ortamlarda ve paslanmanın istenmediği hatlarda tercih edilir.
Sık sorulan sorular
QCA-25B-G1P hangi parçaya takılır?
25 gövde ölçüsündeki ISO 7241-A dişi kaplin gövdesine (QCA-25A serisi) takılır. Birleşen uçlar aynı gövdede standarttır; dişi tarafın bağlantı dişi farklı olabilir. Örneğin QCA-25A-G1P bu parçayla birleşir. Farklı gövde ölçüsü veya ISO 7241-B (QCB) serisi dişi parça ile birleşmez.
1" BSPP dişli girişe hangi rakor takılır?
Bu girişe 1" BSPP erkek dişli bir nipel, adaptör veya dirsek vidalanır; hortum da bu parçaya bağlanan rakorla gelir. Hattınızda farklı bir diş varsa (metrik, NPT, SAE) araya dönüştürme adaptörü koyabilirsiniz. Diğer seçenek, aynı gövdenin doğrudan o dişe sahip QCA modelini seçmektir; bu seride metrik boru, NPT ve SAE bağlantılı versiyonlar da vardır.
Pirinç otomatik rakor ne zaman tercih edilir?
Pirinç gövde paslanmaz ve korozyona karşı karbon çeliğinden daha dayanıklıdır; nemli ortamlarda, dış mekânda uzun süre bekleyen hatlarda ve pas kalıntısının istenmediği sistemlerde tercih edilir. Pirinç çelikten daha yumuşak bir malzemedir. Yüksek basınçlı veya darbeli hatlarda kullanmadan önce basınç sınıfını bizimle teyit edin.
Otomatik rakor ile normal rakor arasındaki fark nedir?
Normal (vidalı) rakoru sökmek için anahtar gerekir ve söküldüğünde hat açık kalır, yağ boşalır. Otomatik rakor (quick kaplin) ise elle ve aletsiz, birkaç saniyede takılıp sökülür; içindeki popet valfler sayesinde iki taraf da kendiliğinden kapanır. Bu yüzden sık değişen ataşman ve ekipman bağlantılarında kullanılır. Hiç sökülmeyecek sabit hatlarda normal rakor yeterlidir.
Popetli otomatik rakor nasıl çalışır?
Hem dişi hem erkek parçanın içinde yay baskılı birer popet (konik valf) vardır. Parçalar ayrıyken yay popeti yuvasına bastırır ve hat kapanır; bu yüzden hortum söküldüğünde yağ boşalmaz. Erkek parça dişinin içine itildiğinde iki popet birbirini iterek açılır ve yağ geçer. Dişi parçanın bileziğindeki bilyeler erkek parçanın kanalına oturarak bağlantıyı kilitler. Ayırmak için bilezik geriye çekilir ve popetler yay kuvvetiyle kendiliğinden kapanır.
ISO 7241-A ile ISO 7241-B arasındaki fark nedir, birbirine takılır mı?
İki seri de popetli kaplin standardıdır ama bağlantı ölçüleri farklıdır, bu yüzden birbirine takılmaz. A serisi Avrupa'da, özellikle tarım makinelerinde yaygındır; B serisi daha çok endüstriyel uygulamalarda ve Amerikan menşeli makinelerde görülür. Bu ürün A serisidir (Oleocon QCA). B serisi gerekiyorsa Oleocon QCB serisine bakın. Emin değilseniz elinizdeki parçanın ölçülerini bizimle paylaşın.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Kaplin dişine takılan rakoru sıkarken kaplini bilezikten değil, gövdedeki anahtar ağzından karşılayın; aksi halde bilezik mekanizması zorlanır.
- Farklı gövde ölçülerini veya ISO 7241-A ile B serisi parçaları zorlayarak birleştirmeye çalışmayın.
- Kaplini hortumdan çekerek ayırmayın; hortum bükülmüş veya gergin kalacak şekilde bağlamayın.
