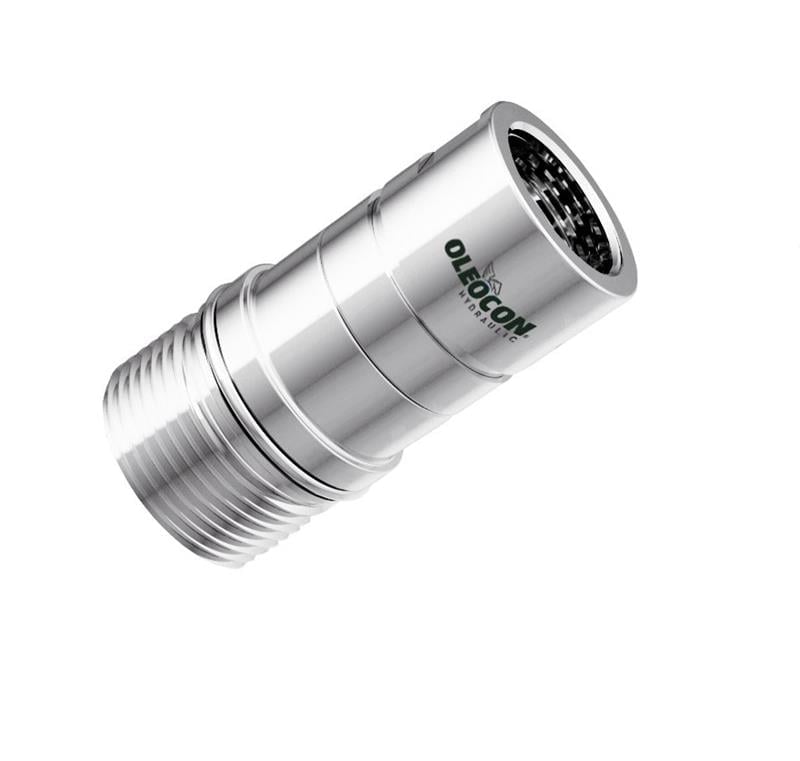

QC-STC-25A-G1, yüksek basınçlı ve darbeli hidrolik hatları vidalayarak bağlamak için kullanılan dişi popetli kaplindir. Oleocon STC serisinin 25 gövde modelidir ve 1" BSPP (gaz) dişi bağlantıya sahiptir. En fazla 200 bar çalışma basıncında, 189 l/dk nominal debiyle çalışır. Dişi parça, erkek parçanın somununun vidalandığı dişli gövdedir; genellikle makine tarafında, kırıcı hattının bom üzerindeki ucunda durur.
25 gövde dişi vidalı kaplin nerede kullanılır?
En büyük vidalı QC ölçüsüdür. Büyük ekskavatörlerin kırıcı hatlarında, kazık makinelerinde, hidrofreze (diyafram duvar) kazıcılarda ve maden ekipmanlarında çok yüksek debili ana hatlar için kullanılır. Bu ölçüde çalışma basıncı küçük gövdelere göre daha düşüktür. Dişi BSPP (ISO 1179-1) girişine nipel, adaptör veya hortum rakoru doğrudan vidalanır.
Sık sorulan sorular
QC-STC-25A-G1 hangi parçayla birleşir?
25 gövde ölçüsündeki ISO 14541 vidalı erkek parçayla (QC-STC-25B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QC-STC-25B-G1 bu parçaya vidalanır. İtmeli popetli (ISO 7241) veya düz alınlı (ISO 16028) erkek parçalar bu kapline takılmaz.
1" BSPP girişli vidalı kaplinde sızdırmazlık için ne kullanılır?
Giriş ISO 1179-1 standardında paralel BSPP diştir; sızdırmazlığı diş değil, takılan rakorun alnındaki eleman sağlar. Yapışkan conta (bonded seal), O-ringli uç veya elastomer sızdırmazlık halkası kullanılabilir. Kırıcı gibi darbeli hatlarda bakır pul yerine yapışkan conta daha güvenlidir. Paralel dişe teflon bant sarılmaz.
ISO 14541 nedir, başka markalarla uyumlu mu?
ISO 14541, vidalı (screw to connect) hidrolik kaplinlerin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon STC serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (25) başka markaların ISO 14541 parçalarıyla birleşecek şekilde tasarlanmıştır. İlk birleştirmede tam vidalandığını ve sızdırmazlığı kontrol edin.
25 gövde ayırmada ne kadar yağ kaybeder?
Katalog değerine göre 25 gövdede her ayırmada kaybedilen yağ yaklaşık 15 ml'dir. Bu miktar, popetler kapanana kadar iki parça arasında kalan yağdır. Kaybı daha da azaltmak isteyenler için düz alınlı kaplinler bir seçenektir; ancak darbeli hatlarda vidalı tasarımın dayanımı genellikle daha önemlidir.
Vidalı kaplin ne kadar sıkılmalıdır?
Parçalar karşılıklı hizalanır ve dış bileziğin (somunun) dişleri kullanılarak tamamen oturana kadar vidalanır; yarım vidalanmış kaplinde popetler tam açılmaz, debi düşer ve yağ ısınır. Hatta artık basınç varsa bu basıncı yenmek için anahtar kullanılır. Sökerken bilezik sonuna kadar gevşetilir. Aşırı sıkmak dişlere ve contalara zarar verir.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- Girişe takılan rakoru sıkarken kaplin gövdesini anahtar ağzından karşılayın; bağlantı somununa kuvvet uygulamayın.
- Bağlantı yokken dişi tarafı basınca maruz bırakmayın.
- Parçalardan biri sabitse diğeri, hizasızlığı tolere edebilecek şekilde serbest olmalıdır; kasıntılı bağlantı dişlere ve contaya zarar verir.
