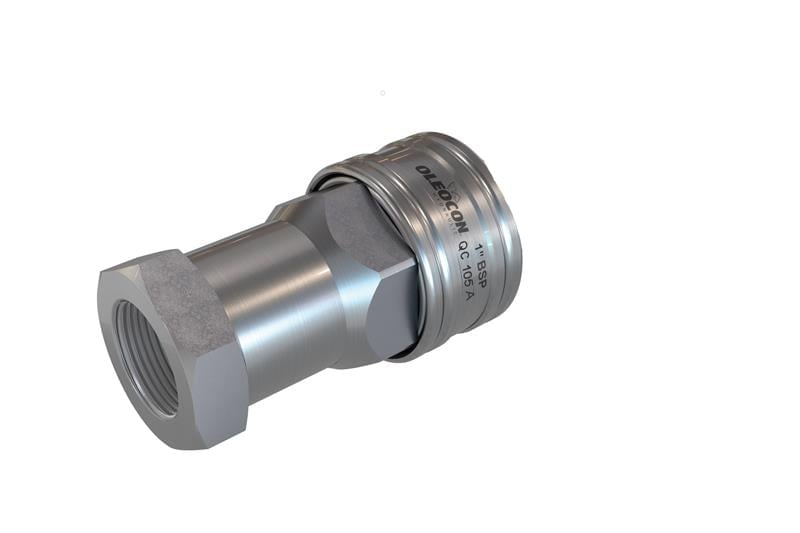

25 GÖVDE 1’’ B TİP GAZ DİŞ DİŞİ POPETLİ HIZLI BAĞLANTI QUICK KAPLİN (QCB-25A-G1)

Marka : OLEOCON

Fiyat : ₺0,00 + KDV

KDV Dahil : ₺0,00

Favorilere Ekle

Adet

Artır Azalt

Sorular (0) ve Cevaplar (0)

Oleocon 25 gövde B tip gaz dişi popetli hızlı bağlantı quick kaplin, hidrolik devrelerde hatların hızlı ve sızdırmaz bir şekilde birleştirilmesini sağlayan güvenilir bir bağlantı elemanıdır. Akışkan kontrolünün yoğun olduğu endüstriyel hidrolik sistemlerde tercih edilen bu ürün, entegre popet valf mekanizması sayesinde söküm sırasında yağ kaybını ve hava girişini engeller. 1 inç bağlantı ölçüsü ve gaz dişi formu ile yüksek debili hatlarda verimli kullanım sunar.

Teknik Özellik	Değer
ÜRÜN ÖZELLİKLERİ
Ürün Tipi	Popet tip (poppet) hızlı kaplin
Kaplin Türü	Dişi (kaplin)
Gövde Ölçüsü	25 mm
Bağlantı Dişi	1″″ (BSPP / Gaz)
Anahtar Ağzı (Hex)	46 mm (1,81″)
Çap	60 mm (2,36″)
Uzunluk	106 mm (4,17″)
Ağırlık	0,75 kg (1,65 lbs)
BASINÇ & DEBİ (25 gövde)
Çalışma Basıncı	100 Bar (10 MPa / 1450 PSI)
Patlama Basıncı	400 Bar (40 MPa / 5800 PSI)
Nominal Debi	189 l/dk (41,62 GPM)
Basınç Düşümü	250 kPa
Ayırma Başına Kaçak	25 ml
Bağlama Kuvveti	190 N (42,69 lbf)
Ayırma Kuvveti	55 N (12,35 lbf)
SERİ GENEL ÖZELLİKLERİ
Uyumluluk (Interchange)	ISO 7241-B
Valf Tipi	Popet (poppet)
Kilitleme Mekanizması	Bilyeli kilit sistemi
Bağlama Şekli	İtmeli (push)
Artık Basınç Altında	Bağlama: uygun değil · Ayırma: uygun değil
Gövde Ölçü Aralığı	ISO 6,3 – 50
Diş Seçenekleri	BSPP
Maksimum Debi (seri)	189 l/dk'ya kadar
Gövde Malzemesi	Karbon çelik · Paslanmaz çelik · Pirinç
Conta Malzemesi	NBR · FKM
Çalışma Sıcaklığı	-20°C / +100°C
KULLANIM ALANLARI
Petrol & Gaz · Tarım · Hidrolik Endüstrisi · İş Makineleri · Hidrolik Ekipmanlar · Beton Araçları · Araçlar · Kimya Endüstrisi
BİLGİLENDİRME
Artık basınç altında bağlama veya ayırma yapmayın. Yüksek kaliteli elastomer contalar maksimum sızdırmazlık sağlar. Dış sızdırmazlık halkası sağlam bağlantı sağlar, titreşim kaynaklı ayrılmayı önler. Tasarım, basınç düşümü ve türbülansı engeller. Dayanıklı, güvenli, kompakt ve kullanımı kolay tasarım. Sisteme kirletici girmemesi için bağlantı yüzeylerini bağlamadan önce iyice temizleyin. Tam bağlantı için erkek ve dişi parçaların düzgün hizalandığından emin olun.
UYARILAR
Dinamik basınç altında bağlama ve ayırma yapılamaz. Devredeki akışkan sıcaklığı 80°C / 176°F üzerindeyken bağlama ve ayırma yapılamaz. Sistem basıncının maksimum çalışma basıncının altında olduğundan emin olun. Seçtiğiniz OLEOCON ürününün sisteminizin sıcaklık, malzeme ve basınç gereksinimleriyle uyumlu olduğundan emin olun. Daha fazla bilgi için OLEOCON teknik desteğe başvurun.
