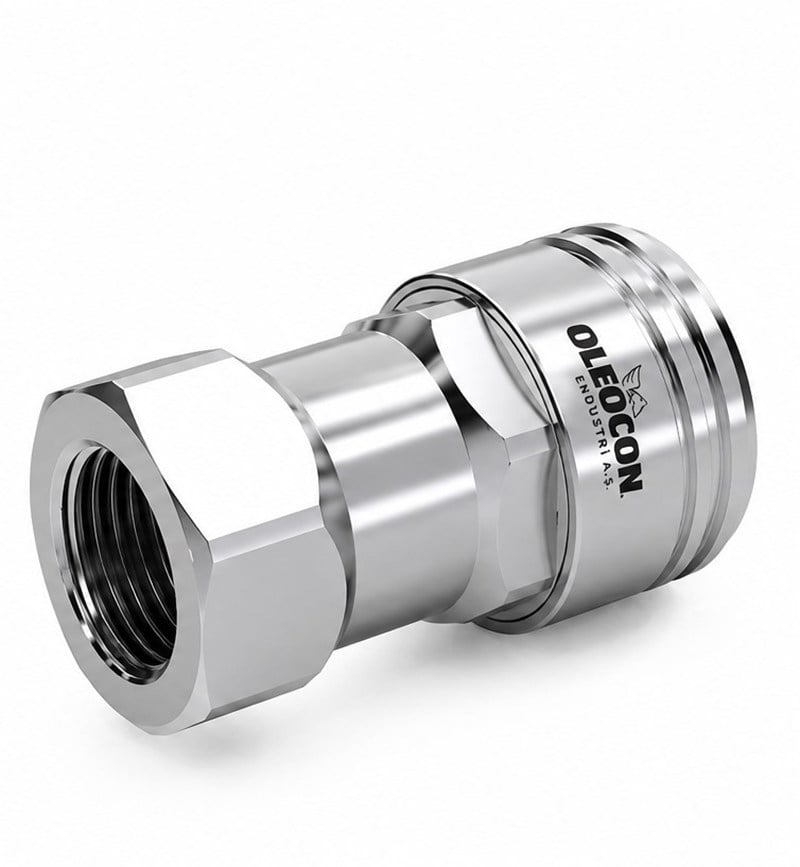

QCA-25A-G1, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 25 gövde (ISO 7241-A) modelidir ve 1" BSPP (gaz) dişi bağlantıya sahiptir. En fazla 200 bar çalışma basıncında, 189 l/dk nominal debiyle çalışır. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
25 gövde dişi kaplin nerede kullanılır?
İş makinelerinin ana ataşman hatlarında, büyük debili endüstriyel hidrolik ünitelerde ve beton, maden, orman ekipmanlarında kullanılır. Bu ölçüde çalışma basıncı küçük gövdelere göre daha düşüktür. Dişi BSPP (gaz) dişli girişi sayesinde hortum rakoru, nipel veya adaptör doğrudan kaplinin içine vidalanır.
Sık sorulan sorular
QCA-25A-G1 hangi parçayla birleşir?
25 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-25B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-25B-G1 bu parçaya takılır.
1" BSPP dişte sızdırmazlık nasıl sağlanır, teflon bant sarılır mı?
BSPP (gaz) dişi paralel diştir; sızdırmazlığı diş değil, rakorun alnındaki conta sağlar. Kaplinin 1" dişli girişine takılan nipel veya rakorda yapışkan conta (bonded seal), O-ring ya da konik oturma yüzeyi olmalıdır. Paralel dişe teflon bant sarmak sızdırmazlık sağlamaz; bant parçaları sisteme karışabilir.
25 gövde söküldüğünde ne kadar yağ kaçırır?
Katalog değerine göre 25 gövdede her ayırmada kaybedilen yağ miktarı yaklaşık 25 ml'dir. Bu miktar popetin kapanmadan önce uçlar arasında kalan yağdır. Kayıp, kaplin temiz ve contaları sağlamsa bu seviyede kalır. Ayırmadan sonra damlama sürüyorsa popet contası veya yuvası kontrol edilmelidir.
Kaplin neden zor takılıyor veya hiç takılmıyor?
En sık neden hatta kalan basınçtır: güneşte ısınan veya yükte bekleyen bir silindir hortumdaki yağı sıkıştırır ve popet açılamaz. Diğer nedenler uçlardaki kir, bileziğin tam geri çekilmemesi ve farklı seri (ISO A–B) ya da gövde ölçüsünün karışmasıdır. Önce basıncı boşaltın ve uçları temizleyin; zorla, çekiçle takmaya çalışmayın.
Kaplin neden yağ kaçırır?
Kaçağın yeri nedenini gösterir. Bağlıyken bilezik tarafından kaçak genellikle aşınmış dış conta veya uçlarda kalan kirden kaynaklanır. Ayrıkken damlama popet contası veya yuvasının hasarlı olduğunu gösterir. Dişli bağlantıdan kaçak ise yanlış sızdırmazlık elemanından veya yetersiz sıkmadan olur. Çalışma basıncının aşılması ve 80°C üzerindeki yağla bağlama/ayırma yapılması contaların ömrünü kısaltır.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Kaplin dişine takılan rakoru sıkarken kaplini bilezikten değil, gövdedeki anahtar ağzından karşılayın; aksi halde bilezik mekanizması zorlanır.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın.
- Farklı gövde ölçülerini veya ISO 7241-A ile B serisi parçaları zorlayarak birleştirmeye çalışmayın.
