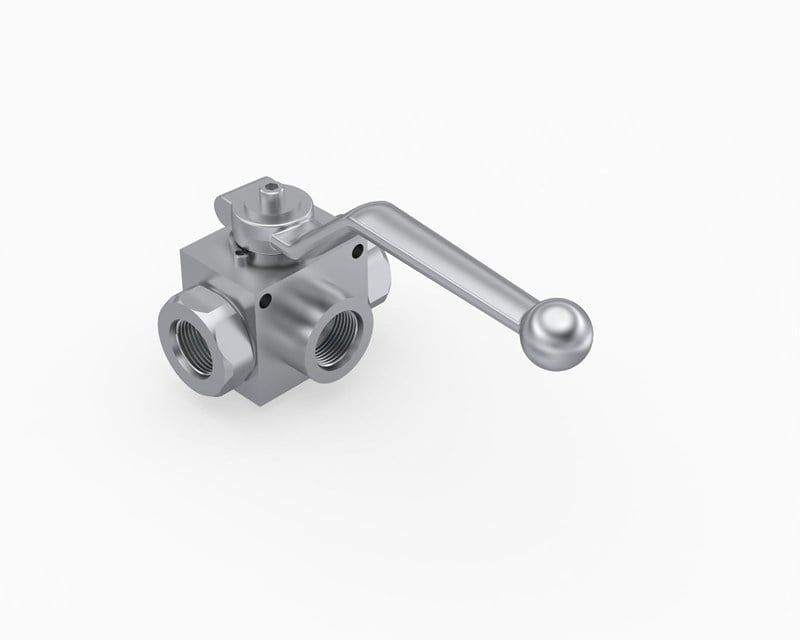

25 Gövde 1 7/8 Un Diş 3 Yollu L Tipi Küresel Vana (KV3L-25-SAE24)

25 gövde ve 1 7/8-12 UN O-ringli SAE port bağlantılı KV3L-25-SAE24, 3 yollu L tipi hidrolik küresel vanadır. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Kilit plakası sayesinde açık veya kapalı konumda kilitlenebilir.

25 gövde 3 yollu L tipi küresel vana nerede kullanılır?

Akışı iki hattan birine yönlendirmek gereken devrelerde tercih edilir: iki silindir arasında seçim, yedek pompa ya da yedek filtre hattına geçiş, iki ayrı tanka dönüş gibi. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.

Sık sorulan sorular

L tipi yerine T tipi vana ne zaman seçilmelidir?

İki çıkıştan yalnızca birini seçmeniz yetiyorsa L tipi yeterlidir ve karıştırma riski yoktur. İki çıkışı aynı anda beslemeniz ya da iki hattı tek hatta birleştirmeniz gerekiyorsa T tipi seçilir. Aynı gövde ve bağlantı ölçüsünde Oleocon KV3T serisi de mevcuttur.

1 7/8-12 UN O-ringli SAE port nedir?

Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.

Basınç altındayken vana açılıp kapatılabilir mi?

Vana devredeyken açılıp kapatılabilir; ancak iki tarafı arasında yüksek basınç farkı varken kolu çevirmek hem zorlaşır hem de yatakları aşındırır. Mümkünse önce basıncı düşürün veya dengeleyin, sonra kolu tek hareketle sonuna kadar çevirin. Katalog uyarısına göre vana basınç darbelerine, titreşime ve su darbesine maruz bırakılmamalıdır.

Vana açık veya kapalı konumda kilitlenebilir mi?

Evet. Oleocon KV serisinde kilit plakasının konumu değiştirilerek vana açık ya da kapalı konumda kilitlenebilir. Bakım sırasında bir hattın yanlışlıkla açılmasını veya çalışan bir hattın kazayla kapatılmasını önlemek için bu özellik önemlidir.

Küresel vananın bakımı nasıl yapılır?

Küresel vana az bakım ister. Uzun süre hiç çevrilmeyen vanaları bakım dönemlerinde birkaç kez açıp kapatın ki bilye yataklara yapışmasın. Kolun zorlanması, kapalıyken sızdırma veya gövdeden kaçak, yatak veya conta değişimi gerektiğini gösterir. Yağ temizliği vananın ömrünü doğrudan belirler.

Kullanırken dikkat edilmesi gerekenler

• Bu vananın çalışma basıncı en fazla 350 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
• Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
• Kolu yüksek basınç farkı varken zorlamayın; mümkünse basıncı dengeledikten sonra tek hareketle çevirin.
• Conta malzemesinin (NBR, FKM veya EPDM) kullandığınız akışkan ve sıcaklıkla uyumlu olduğunu kontrol edin.
