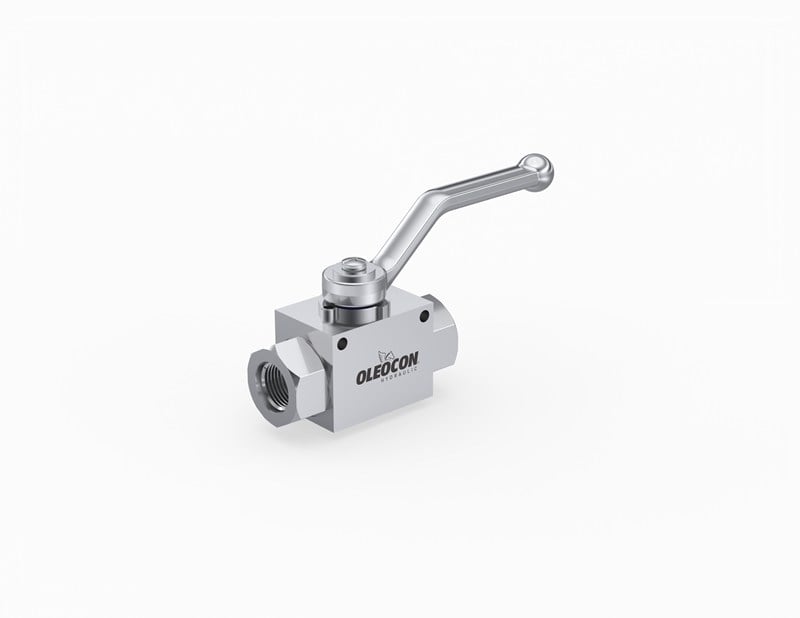

KV2-25-SAE24, 25 gövde (DN25), 1 7/8-12 UN O-ringli SAE port bağlantılı 2 yollu hidrolik küresel vanadır. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Çalışma basıncı en fazla 350 bar'dır. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır.
25 gövde 2 yollu küresel vana nerede kullanılır?
Hidrolik ünitelerde bakım sırasında hattı kapatmak, manometre ve akümülatör hatlarını devreden ayırmak, iş makinesi ve tarım ekipmanlarında ataşman hattını kesmek için kullanılır. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
2 yollu küresel vana akışı daraltır mı?
Hayır. Vana tam açıkken bilyenin içindeki delik hatla aynı hizaya gelir ve yağ neredeyse düz bir borudan geçer gibi akar. Katalogda da belirtildiği gibi hacimsel iç yapı akışın hızlı ve düzgün olmasını sağlar, kavitasyonu önler. Bu yüzden basınç kaybı çok düşüktür; DN25 gövde, aynı anma çapındaki hat ile birlikte kullanılabilir.
1 7/8-12 UN O-ringli SAE port nedir?
Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.
Hidrolik küresel vana nasıl çalışır?
Vananın içinde delikli bir bilye bulunur. Kol çeyrek tur çevrildiğinde bilye de döner; delik hatla aynı hizadaysa yağ geçer, değilse hat kapanır. Bilye iki yatağın arasında sıkışarak sızdırmazlık sağlar. Oleocon KV serisinde bilye sert krom kaplı çelikten, yataklar Delrin (POM) malzemeden yapılır.
Küresel vana hangi sektörlerde kullanılır?
Katalogda belirtilen başlıca kullanım alanları şunlardır: iş makineleri, tarım makineleri, beton ekipmanları, araçlar, hidrolik ekipman ve hidrolik endüstrisi, petrol-gaz ve kimya endüstrisi. Hidrolik ünitelerde, preslerde, vinçlerde ve mobil makinelerde hat kapama ve yönlendirme için yaygın olarak tercih edilir.
2 yollu vanada akış yönü önemli mi?
2 yollu küresel vana iki yönde de çalışır; bilye her iki yönden gelen basınca karşı sızdırmazlık sağlar. Bu yüzden montajda giriş ve çıkış yönü ayrımı yapılmaz. Yine de kolun rahat döneceği ve kilit plakasına erişilebilecek bir konum seçin.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 350 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
- Vanayı debi ayarı için yarı açık bırakmayın; tam açık veya tam kapalı kullanın.
