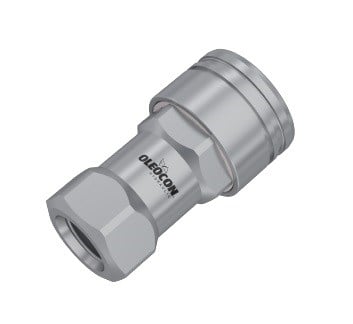

QCA-25A-SAE16, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 25 gövde (ISO 7241-A) modelidir ve 1 5/16-12 UN dişi bağlantıya sahiptir. En fazla 200 bar çalışma basıncında, 189 l/dk nominal debiyle çalışır. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
25 gövde dişi kaplin nerede kullanılır?
İş makinelerinin ana ataşman hatlarında, büyük debili endüstriyel hidrolik ünitelerde ve beton, maden, orman ekipmanlarında kullanılır. Bu ölçüde çalışma basıncı küçük gövdelere göre daha düşüktür. UNF/UN (SAE) dişli girişi, SAE standardında port veya rakor kullanan Amerikan menşeli makinelerde adaptörsüz bağlantı sağlar.
Sık sorulan sorular
QCA-25A-SAE16 hangi parçayla birleşir?
25 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-25B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-25B-G1 bu parçaya takılır.
1 5/16-12 UN UNF/UN dişli kaplin hangi makinelerde kullanılır?
UNF/UN dişler inç ölçülü SAE dişleridir ve Amerikan menşeli iş makinesi, traktör ve hidrolik komponentlerde yaygındır. 1 5/16-12 UN dişli bu kaplin, aynı dişe sahip SAE rakor veya portlara adaptörsüz bağlanır. UNF dişi gaz dişine benzer görünebilir ama birbirine takılmaz; takmadan önce diş ölçer ile kontrol etmeniz önerilir.
25 gövde kaplin hangi hortum ölçüsüyle kullanılır?
25 gövde, genellikle 1" (DN25) iç çaplı hortumlarla kullanılır. Kaplin gövdesi hortumdan küçük seçilirse hat daralır ve ısınma artar. Çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortum basınç sınıfının kaplinin 200 bar çalışma basıncıyla uyumlu olduğundan emin olun.
Kaplinin bakımı nasıl yapılır, ne zaman değiştirilmelidir?
Her bağlamadan önce iki ucu temiz bir bezle silin ve ayrıkken toz kapaklarını takın. Bileziğin rahat hareket ettiğini, bilyelerin yerinde olduğunu ve dış contanın çatlak olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken damlama, bileziğin takılması veya bağlantının kendiliğinden ayrılması, kaplinin değiştirilmesi gerektiğini gösterir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 25 gövdede bağlama kuvveti yaklaşık 190 N, ayırma kuvveti 55 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- UNF/UN dişi BSP veya metrik dişle karıştırmayın; uyumsuz dişi zorlamak dişleri bozar ve kaçağa yol açar.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın.
- Hattı basınç altındayken ayırmayın veya bağlamayın; önce basıncı boşaltın.
