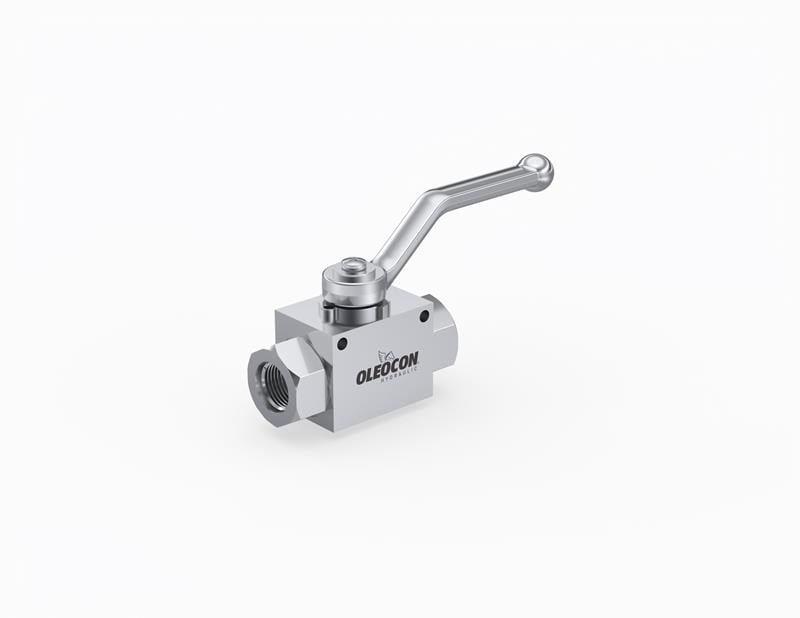

Oleocon SKV2-25-SAE16, hidrolik devrelerde hattı açıp kapatmak için kullanılan 2 yollu paslanmaz küresel vanadır. DN25 gövdeli ve 1 5/16-12 UN O-ringli SAE port bağlantılıdır; 250–400 bar aralığındaki çalışma basıncına uygundur. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Gövdesi AISI 316L paslanmaz çeliktir ve standart contası FKM'dir; bu sayede korozyona dayanıklıdır ve +200°C'ye kadar çalışır.
25 gövde 2 yollu paslanmaz küresel vana nerede kullanılır?
Açma-kapama gereken her hidrolik hatta kullanılır: ünite çıkışları, silindir besleme hatları, akümülatör izolasyonu, test ve ölçüm noktaları ile ataşman hortumlarının kapatılması. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. AISI 316L paslanmaz gövdesi ve FKM contası sayesinde korozif ortamlarda (deniz, açık saha, yıkama alanları), kimya ve gıda tesislerinde, yüksek sıcaklıktaki devrelerde tercih edilir. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
Kol hangi konumdayken vana açıktır?
2 yollu küresel vanada kol boru hattına paralelken vana açık, hatta dik (90°) konuma çevrildiğinde kapalıdır. Kol dörtte bir tur döner; bu sayede vananın açık mı kapalı mı olduğu uzaktan bile görülür. Oleocon KV serisinde kilit plakasının konumu değiştirilerek vana açık ya da kapalı konumda kilitlenebilir.
1 5/16-12 UN O-ringli SAE port nedir?
Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.
Paslanmaz küresel vana ile standart vana arasındaki fark nedir?
Paslanmaz seri (SKV) AISI 316L paslanmaz çelikten üretilir ve standart contası FKM'dir. Bu sayede korozyona dayanıklıdır ve -20°C ile +200°C arasında çalışır. Standart seri (KV) ise yüksek mukavemetli çelik gövdeli, Zn-Fe kaplamalı ve NBR contalıdır; -20°C ile +100°C arasında, daha yüksek basınçta (350–500 bar) çalışır. Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır.
Vana açık veya kapalı konumda kilitlenebilir mi?
Evet. Oleocon KV serisinde kilit plakasının konumu değiştirilerek vana açık ya da kapalı konumda kilitlenebilir. Bakım sırasında bir hattın yanlışlıkla açılmasını veya çalışan bir hattın kazayla kapatılmasını önlemek için bu özellik önemlidir.
Hangi sıcaklık aralığında kullanılabilir?
Paslanmaz seri FKM contası sayesinde -20°C ile +200°C arasında çalışır. Katalog uyarısına göre çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunulmamalıdır; sıcak devrelerde kolu eldivenle çevirin.
Küresel vana ile çek valf arasındaki fark nedir?
Küresel vana elle kumanda edilir: kolu çevirerek hattı açar, kapatır ya da yönlendirirsiniz. Çek valf ise kendiliğinden çalışır; yağın yalnızca bir yönde akmasına izin verir, ters yönde hattı otomatik kapatır. Geri akışı önlemek için çek valf, hattı isteğe bağlı kesmek veya yönlendirmek için küresel vana kullanılır. İkisi aynı devrede birlikte de kullanılabilir.
Kullanırken dikkat edilmesi gerekenler
- Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır; kritik uygulamalarda ürününüzün kesin değerini teyit edin ve emniyet valfi ayarının bu değeri aşmadığından emin olun.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
- Kolu yüksek basınç farkı varken zorlamayın; mümkünse basıncı dengeledikten sonra tek hareketle çevirin.
- Conta malzemesinin (NBR, FKM veya EPDM) kullandığınız akışkan ve sıcaklıkla uyumlu olduğunu kontrol edin.
