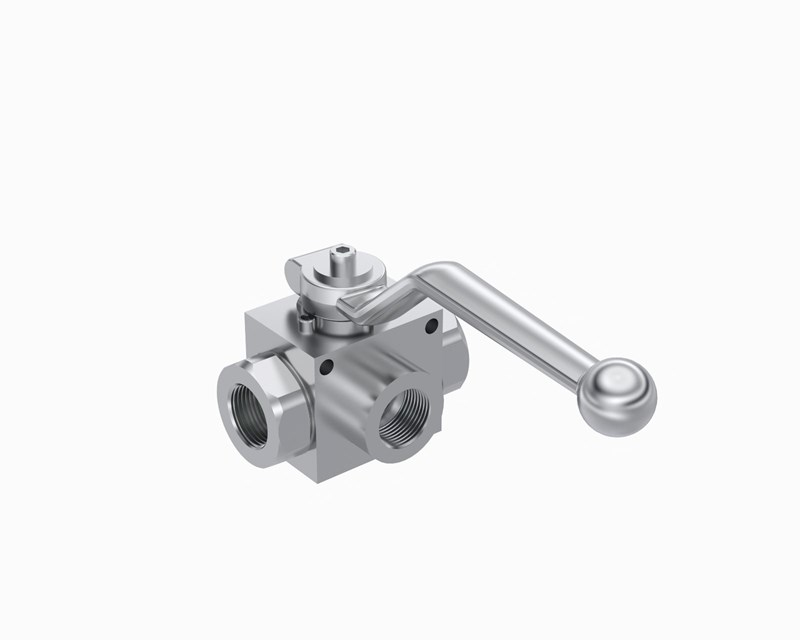

25 GÖVDE 1 1/4’ NPT DİŞ 3 YOLLU T TİPİ KÜRESEL VANA (KV3T-25-NPT114)

Marka : Oleocon

Fiyat : ₺0,00 + KDV

KDV Dahil : ₺0,00

Favorilere Ekle

Adet

Artır Azalt

Sorular (0) ve Cevaplar (0)

Oleocon KV3T-25-NPT114 3 yollu T tipi küresel vana; akış yönünü değiştirmek ve sistemdeki akışkan kontrolünü sağlamak amacıyla hidrolik hatlarda güvenle kullanılır. 1 1/4 inç NPT dişi bağlantı ölçüsü ve 25 gövde yapısıyla yüksek sızdırmazlık ve akış performansı sunar.

Teknik Özellik	Değer
ÜRÜN ÖZELLİKLERİ
Ürün Tipi	Oleocon Hidrolik 3 Yollu Küresel Vanaları
Stok Kodu	KV3T-25-NPT114
Marka	Oleocon
Valf Tipi	3 yollu T tipi küresel vana
Gövde Ölçüsü	25 mm
TEKNİK ÇİZİM

ÖLÇÜLER
Bağlantı Dişi (A)	1 1/4'
Gövde Genişliği (B)	71 mm (2,79″)
Gövde Derinliği (C)	90 mm (2,16″)
Gövde Yüksekliği (D)	60 mm (2,36″)
Toplam Genişlik (E)	130 mm (5,11″)
Montaj Aralığı (F)	58 mm (2,28″)
Montaj Deliği (G)	6,5 mm (0,25″)
Montaj Derinliği (H)	14 mm (0,55″)
Kol Uzunluğu (I)	175 mm (9,44″)
Toplam Yükseklik (J)	114 mm (4,48″)
Ağırlık	2,80 kg (6,21 lbs)
SERİ GENEL ÖZELLİKLERİ
Standart	ISO 1179-1
Gövde Malzemesi	Karbon çelik · Paslanmaz çelik
Conta Malzemesi	NBR · FKM (Viton)
Çalışma Sıcaklığı	-20 °C / +100 °C
BİLGİLENDİRME
Üç yollu küresel vanalar (T) bağlantılı tasarımı ile farklı yönlendirme seçenekleri sunar. Küresel vanalar, pimin üzerindeki kilit rondelası sayesinde açık veya kapalı konumda kilitlenebilirler Küresel vananın içerisindeki küre, delrin (POM - Polioksimetilen) içerisine oturtulmuş sert krom kaplı çelikten üretilmiştir. 90° veya 180° döndürülerek hızlı çalışma kolaylığı sunar. Endüstriyel otomasyon sistemlerine entegre edilebilir. Basit tasarımı sayesinde kullanışı ve bakımı kolaydır.
UYARILAR
Sistem dinamik basınç altındayken veya akışkan dolaşırken bağlantı sökülüp takılmaz. Akışkan sıcaklığı 80 °C üzerindeyken bağlantı yapılmaz. Sistem basıncının izin verilen çalışma basıncının altında olduğundan emin olun. Seçtiğiniz Oleocon ürününün sisteminizin sıcaklık, malzeme ve basınç gereksinimleriyle uyumlu olduğunu doğrulayın.
