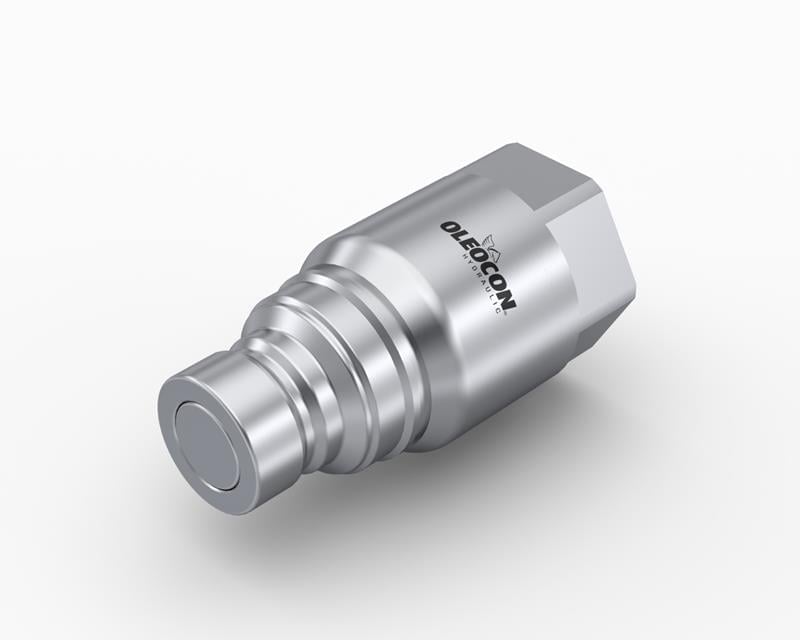

QCF-25B-G114, 25 gövde ölçüsünde, 1 1/4" BSPP (gaz) dişi bağlantılı, ISO 16028 standardında erkek düz alınlı (flat face) hızlı bağlantı kaplinidir (quick kaplin / otomatik rakor). Çalışma basıncı en fazla 200 bar, nominal debisi 189 l/dk'dır ve 1" (DN25) hortum hatlarına uygundur. Ön yüzü tamamen düz olduğu için bir bezle silinerek temizlenir; ayırmada yağ kaybı ve bağlamada kir girişi en aza iner. Erkek parça genellikle ataşman veya ekipman tarafındaki hortumun ucunda bulunur ve dişi kapline itilerek bağlanır.
25 gövde erkek düz alınlı kaplin nerede kullanılır?
En büyük QCF ölçüsüdür. Kazık makineleri, hidrofreze (diyafram duvar) kazıcılar, paletli vinçler, maden ve tünel delme makinelerinin bomları gibi çok yüksek debili ağır ekipmanlarda kullanılır. Bu ölçüde çalışma basıncı küçük gövdelere göre daha düşüktür. Dişi BSPP (ISO 1179-1) girişi sayesinde nipel, adaptör veya hortum rakoru doğrudan kaplinin içine vidalanır.
Sık sorulan sorular
QCF-25B-G114 hangi parçaya takılır?
25 gövde ölçüsündeki ISO 16028 düz alınlı dişi kapline (QCF-25A serisi) takılır. Örneğin QCF-25A-G114 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. Popetli ISO 7241 dişi kaplinlere takılmaz.
1 1/4" BSPP girişli kaplinin karşısına hangi rakor gelir?
Girişe 1 1/4" BSPP erkek dişli bir nipel, adaptör veya dirsek vidalanır; hortum da bu parçaya bağlanan rakorla gelir. Hattınızdaki diş farklıysa dönüştürme adaptörü koyabilirsiniz. Diğer seçenek, aynı gövdenin doğrudan o bağlantıya sahip QCF modelini seçmektir; bu seride NPT, SAE, JIC ve metrik boru bağlantılı versiyonlar da vardır. Her adaptör ek bir kaçak noktasıdır.
İş makinelerinde neden düz alınlı kaplin tercih edilir?
İş makinesi ataşmanları gün içinde defalarca değiştirilir ve çoğunlukla tozlu, çamurlu ortamda takılıp sökülür. Popetli kaplinin ön boşluğunda biriken kir her bağlamada sisteme taşınır ve pompa ile valflere zarar verir. Düz alınlı kaplinin yüzeyi tek hareketle silinir; ayırmada neredeyse yağ damlatmaz ve bağlarken hava almaz. Bu yüzden kırıcı, burgu ve kepçe gibi ataşmanlarda standart hâline gelmiştir.
Düz alınlı kaplin hangi makine ve sektörlerde kullanılır?
En yaygın kullanım iş makineleridir: mini ve yıkım ekskavatörleri, skid steer ve kompakt yükleyiciler, teleskopik yükleyiciler, mini damperler, kazık makineleri, paletli vinçler ve tünel açma makineleri. Ormancılıkta hasat makinelerinde, tarımda traktörün "power beyond" hattında, belediye ve yol işlerinde kar küreme, şev biçme ve yol kenarı bakım makinelerinde kullanılır. Endüstride kalıp değişimi yapılan enjeksiyon ve döküm makinelerinde, madencilik ile petrol-gaz sektöründe de tercih edilir. Hepsinin ortak noktası, hatların sık sökülmesi ve ortamın tozlu ya da temizliğin kritik olmasıdır.
Tozlu şantiyede kaplin ve conta ömrü nasıl korunur?
Şantiye ortamındaki kum ve toz, kaplinin en büyük düşmanıdır. Bu yüzden iş makinelerinde düz alınlı kaplin tercih edilir: ön yüzde kir tutacak boşluk yoktur ve bağlamadan önce tek hareketle silinebilir. Ömrü uzatmak için her bağlamadan önce iki yüzü silin, ayrık uçlara toz kapağı takın ve kaplini yere değecek şekilde bırakmayın. Contası çizilmiş veya ezilmiş kaplini hemen değiştirin; hasarlı conta hem kaçak yapar hem de sisteme kir alır.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Girişe takılan rakoru sıkarken kaplini bilezikten değil, gövdedeki anahtar ağzından karşılayın; bilezik ve emniyet kilidi mekanizması zorlanmamalıdır.
- Düz alınlı (ISO 16028) parçaları popetli (ISO 7241) parçalarla veya farklı gövde ölçüsüyle zorlayarak birleştirmeye çalışmayın.
- Ataşmanı sökerken hortumu kaplinden çekmeyin; hortumlar bom hareketinde gerilmeyecek ve ezilmeyecek şekilde yönlendirilmelidir.
