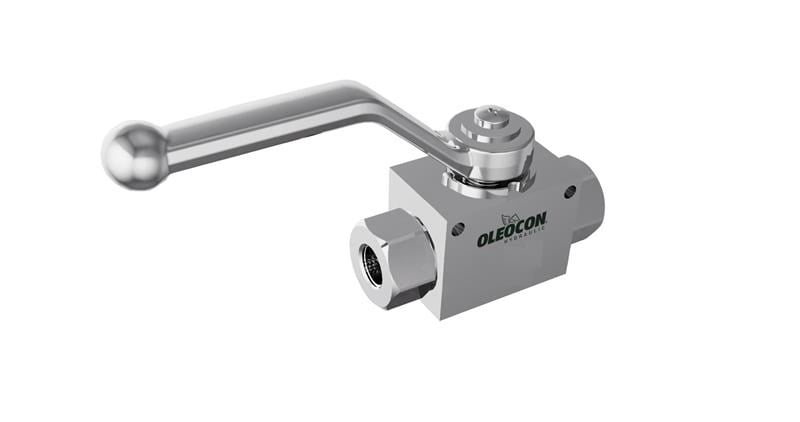

SKV2-25-G114, 25 gövde (DN25), 1 1/4" BSPP (gaz) dişi bağlantılı 2 yollu paslanmaz hidrolik küresel vanadır. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Çalışma basıncı 250–400 bar aralığındadır. Gövdesi AISI 316L paslanmaz çeliktir ve standart contası FKM'dir; bu sayede korozyona dayanıklıdır ve +200°C'ye kadar çalışır.
25 gövde 2 yollu paslanmaz küresel vana nerede kullanılır?
Açma-kapama gereken her hidrolik hatta kullanılır: ünite çıkışları, silindir besleme hatları, akümülatör izolasyonu, test ve ölçüm noktaları ile ataşman hortumlarının kapatılması. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. AISI 316L paslanmaz gövdesi ve FKM contası sayesinde korozif ortamlarda (deniz, açık saha, yıkama alanları), kimya ve gıda tesislerinde, yüksek sıcaklıktaki devrelerde tercih edilir. Dişi BSPP (ISO 1179-1) portlarına nipel veya adaptör vidalanır; sızdırmazlığı rakordaki conta sağlar.
Sık sorulan sorular
Kol hangi konumdayken vana açıktır?
2 yollu küresel vanada kol boru hattına paralelken vana açık, hatta dik (90°) konuma çevrildiğinde kapalıdır. Kol dörtte bir tur döner; bu sayede vananın açık mı kapalı mı olduğu uzaktan bile görülür. Oleocon KV serisinde kilit plakasının konumu değiştirilerek vana açık ya da kapalı konumda kilitlenebilir.
1 1/4" BSPP portlu vanaya hangi rakor takılır?
Portlar ISO 1179-1 standardında paralel BSPP (gaz) diştir. Buraya 1 1/4" BSPP erkek dişli nipel, adaptör veya hortum rakoru takılır; sızdırmazlığı rakorun alnındaki yapışkan conta (bonded seal) ya da O-ring sağlar. Paralel dişe teflon bant sarılmaz.
Paslanmaz küresel vana ile standart vana arasındaki fark nedir?
Paslanmaz seri (SKV) AISI 316L paslanmaz çelikten üretilir ve standart contası FKM'dir. Bu sayede korozyona dayanıklıdır ve -20°C ile +200°C arasında çalışır. Standart seri (KV) ise yüksek mukavemetli çelik gövdeli, Zn-Fe kaplamalı ve NBR contalıdır; -20°C ile +100°C arasında, daha yüksek basınçta (350–500 bar) çalışır. Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır.
"Anma çapı" (DN) ne anlama gelir?
Anma çapı (DN), vananın iç geçiş kesitinin yaklaşık çapıdır; DN25 yaklaşık 25 mm geçiş anlamına gelir. Vana seçerken bağlanacak hortum veya borunun iç çapıyla uyumlu DN seçilmelidir. Vana hattan dar seçilirse gereksiz basınç kaybı olur, çok büyük seçilirse maliyet ve ağırlık artar.
Vana neden tam kapatmıyor veya kaçırıyor?
En sık nedenleri şunlardır: vananın uzun süre yarı açık kullanılması sonucu yatakların aşınması, yağdaki kir ve metal parçacıklarının bilyeyi çizmesi, uygun olmayan sıcaklık veya akışkan nedeniyle conta hasarı. Dişli bağlantıdan kaçak ise yanlış sızdırmazlık elemanı veya yetersiz sıkmadan olur. Bazı gövde ölçüleri için Oleocon tamir takımı mevcuttur.
Hangi akışkanlarla kullanılabilir?
Paslanmaz seri FKM conta ile mineral ve sentetik hidrolik yağlarda, yüksek sıcaklıkta ve birçok kimyasal akışkanda kullanılabilir. Su bazlı veya özel akışkanlarda EPDM ya da FFKM conta seçeneği değerlendirilir. EPDM conta mineral yağla uyumlu değildir; akışkanınızı mutlaka bize bildirin.
Kullanırken dikkat edilmesi gerekenler
- Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır; kritik uygulamalarda ürününüzün kesin değerini teyit edin ve emniyet valfi ayarının bu değeri aşmadığından emin olun.
- Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
- Vanayı debi ayarı için yarı açık bırakmayın; tam açık veya tam kapalı kullanın.
