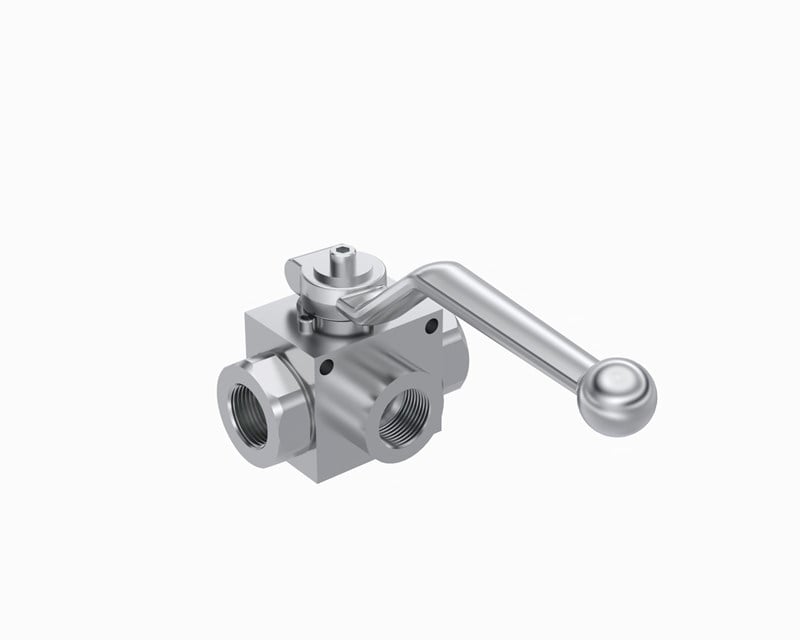

25 Gövde 1 1/2’ Npt Diş 3 Yollu L Tipi Küresel Vana (KV3L-25-NPT112)

Oleocon KV3L-25-NPT112, hidrolik devrelerde akışı yönlendirmek için kullanılan 3 yollu L tipi küresel vanadır. DN25 gövdeli ve 1 1/2" NPT dişi bağlantılıdır; en fazla 350 bar çalışma basıncına uygundur. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır.

25 gövde 3 yollu L tipi küresel vana nerede kullanılır?

Tek pompa ile iki farklı silindiri veya ataşmanı sırayla beslemek için kullanılır. Örneğin traktörde ön yükleyici ile arka ekipman, ünitede iki ayrı pres ya da iki farklı hat arasında seçim. DN25 gövde; büyük ünitelerin ana besleme ve dönüş hatları ile yüksek debili iş makinesi devreleri içindir. NPT konik dişli portları Amerikan standardı rakorlarla adaptörsüz bağlanır.

Sık sorulan sorular

L tipi yerine T tipi vana ne zaman seçilmelidir?

İki çıkıştan yalnızca birini seçmeniz yetiyorsa L tipi yeterlidir ve karıştırma riski yoktur. İki çıkışı aynı anda beslemeniz ya da iki hattı tek hatta birleştirmeniz gerekiyorsa T tipi seçilir. Aynı gövde ve bağlantı ölçüsünde Oleocon KV3T serisi de mevcuttur.

1 1/2" NPT portlu vana nasıl sızdırmaz bağlanır?

NPT (ASME B1.20.1) konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar. Hidrolik sisteme uygun diş sızdırmazlık macunu ya da PTFE bant kullanılır, bant sarılıyorsa ilk iki diş boş bırakılır. Konik dişi aşırı sıkmak vana gövdesini zorlar.

Montaj sırasında nelere dikkat edilmelidir?

Bağlantı yüzeylerini temizleyin; devreye giren kir önce vananın bilyesini ve yataklarını çizer. Hortum veya borunun ağırlığını ve gerilmesini vana taşımamalıdır; gerekirse hattı kelepçe ile destekleyin. Parçaların hizalı ve tam oturmuş olduğundan emin olun. Kolun tam dönebileceği boşluğu montaj sırasında bırakın.

Küresel vana ile çek valf arasındaki fark nedir?

Küresel vana elle kumanda edilir: kolu çevirerek hattı açar, kapatır ya da yönlendirirsiniz. Çek valf ise kendiliğinden çalışır; yağın yalnızca bir yönde akmasına izin verir, ters yönde hattı otomatik kapatır. Geri akışı önlemek için çek valf, hattı isteğe bağlı kesmek veya yönlendirmek için küresel vana kullanılır. İkisi aynı devrede birlikte de kullanılabilir.

3 yollu vanada giriş portu hangisidir?

3 yollu vanalarda akış girişten çıkışlara yönlendirilir; hangi portun giriş olduğu ürünün teknik çizimindeki port yerleşimine göre belirlenir. Montajdan önce kolun her konumunda hangi yolların açık olduğunu kontrol edin; yanlış porta bağlanan hat beklenmedik bir silindirin hareket etmesine yol açabilir.

Kullanırken dikkat edilmesi gerekenler

• Bu vananın çalışma basıncı en fazla 350 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
• Vanayı basınç darbelerine, titreşime, su darbesine ve kavitasyona maruz bırakmayın; akışkanda katı veya aşındırıcı parçacık bulunmamalıdır.
• Parçaların hizalı ve tam oturmuş olduğundan emin olun; vana hortum veya boru yükünü taşımamalıdır.
• Kolu yüksek basınç farkı varken zorlamayın; mümkünse basıncı dengeledikten sonra tek hareketle çevirin.
