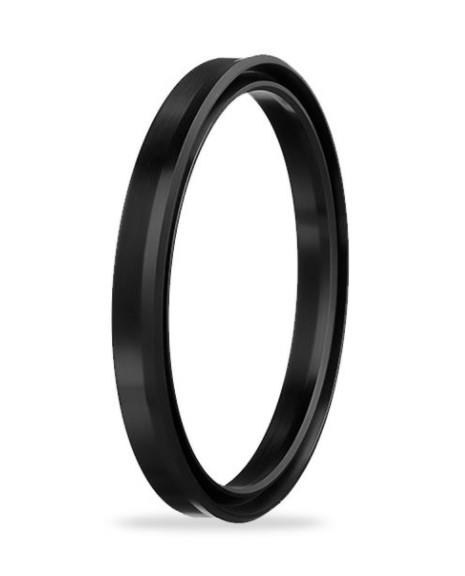

24x34x8,5 mm ölçüsündeki A151-024 PU, A151 profilli 92 PU boğaz nutringi olarak hidrolik silindirlerde kullanılır.
A151-024 PU ne işe yarar?
Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu boğaz nutringi, yağın dışarı kaçmasını önler. İç sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca boğaz (mil) uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
A151-024 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 24 mm, kanal dibi çapı ØD = 34 mm, keçe yüksekliği b = 8,5 mm, kanal genişliği B = 9,5 mm, montaj pahı uzunluğu C = 4,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A151-024 PU hangi şartlarda çalışır?
A151 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
A151-024 PU için yüzey kalitesi nasıl olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 24 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Akma boşluğu nedir, ne kadar olmalı?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A151-024 PU için keçe et kalınlığı (ØD − Ød) / 2 = 5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,30 · 250 bar: 0,20 · 400 bar: 0,15.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
