24x34x8 Yüksek Basınç Su Pompası Keçesi (A703-024)

ALP A703-024: A703 profilli 24x34x8 yüksek basınç su pompası keçesi. Çalışma basıncı 250 bar.

Yüksek basınç su pompası keçesi nerede kullanılır?

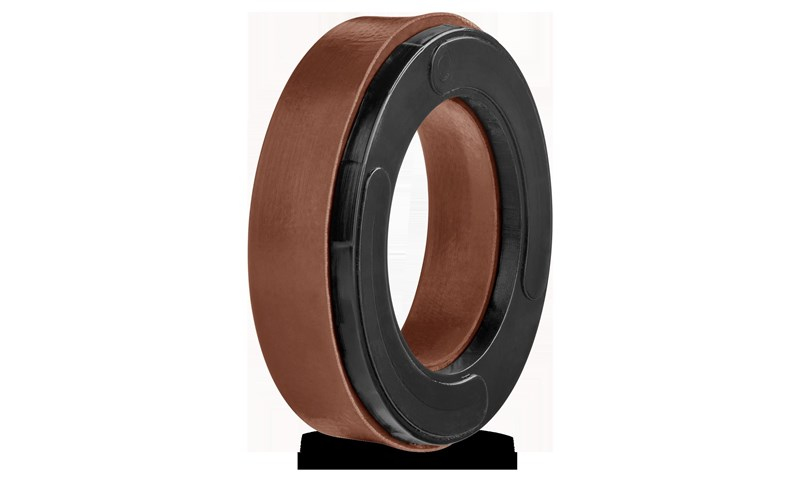

A703-024, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Özel bezli NBR sızdırmazlık ringi ve POM ön ringden oluşur; sızdırmazlık ringi eşit dudaklıdır. Su ve su-yağ karışımı akışkanlarda su emiliminden kaynaklanan boyut değişimini en aza indirir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

A703-024 hangi mil / silindir çapına uyar?

Tabloya göre mil (piston kolu) çapı Ød = 24 mm, kanal dibi çapı ØD = 34 mm, kanal genişliği B = 8 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Çalışma basıncı ve sıcaklığı nedir?

24x34x8 ölçüsündeki bu keçede tabloya göre çalışma basıncı 250 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 2.0 m/s; akışkan tipi: su ve Su - Mineral Karışımı Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Bu üründe keçenin kaydığı dinamik yüzey 24 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.5 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤0.3 µm · Rmax ≤4.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

Hangi keçelerle birlikte kullanılır?

Tipik boğaz düzeni: yataklama + boğaz keçesi (gerekirse önünde ön basınç ringi) + toz keçesi. Sitemizde aynı 24 mm mil çapı için toz keçesi olarak A205-024 PU, A202-024; yataklama olarak A251-024 bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+80 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (250 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
