24x18x4 mm ölçüsündeki A802-024, A802 profilli 85 PU veya 80 NBR pnömatik piston keçesi olarak pnömatik silindirlerde kullanılır.
A802-024, pnömatik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Özel profilli dinamik dudağa sahip, çok düşük sürtünmeli pnömatik piston keçesidir. PU ve NBR olarak üretilir; PU seçeneği alüminyum silindirlerde şartlandırılmamış havada da güvenle çalışır. Hava ile çalışan silindir ve aktüatörlerde kullanılır.
A802-024 85 PU veya 80 NBR malzemeden üretilir. 85 ve 80 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı PU için -30/+80 °C, NBR için -30/+105 °C.

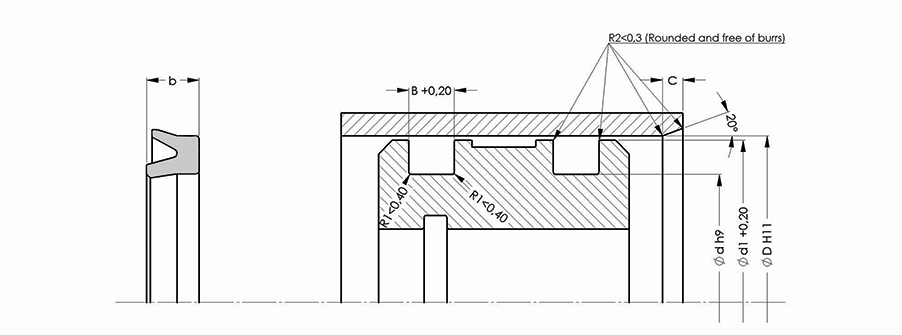

Bu üründe dinamik yüzey 24 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 4,5 mm’dir.
A802 profili iki malzemede üretilir. Tabloya göre çalışma basıncı PU: 16 bar, NBR: 12 bar. Ürün adında malzeme belirtilmediği için siparişte NBR / PU tercihini belirtin. Yüksek basınç ve aşınmanın olduğu yerlerde PU, düşük-orta basınçlı ve esneklik gereken yerlerde NBR tercih edilir.
