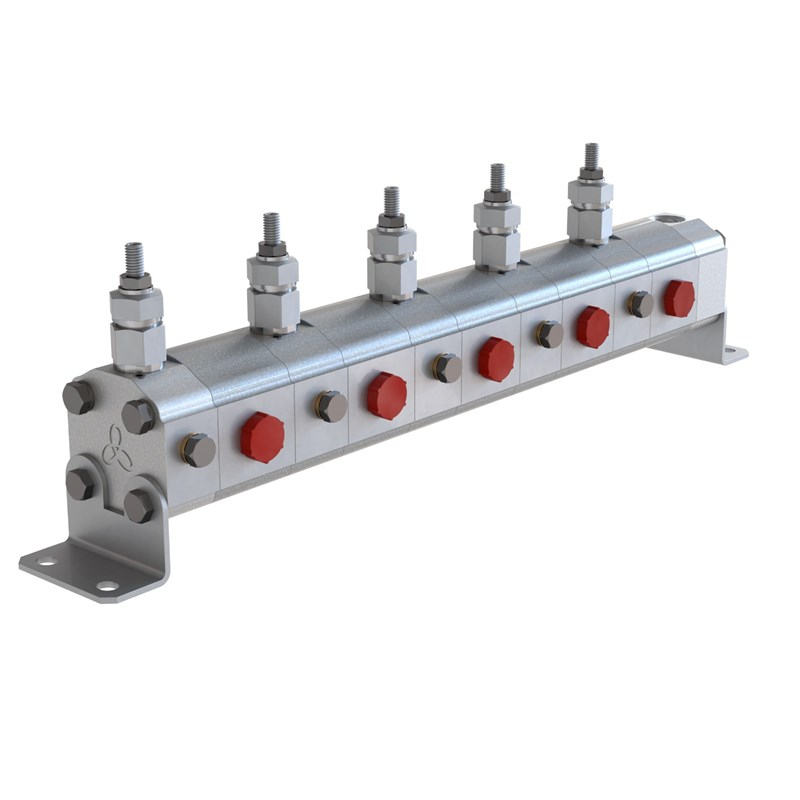

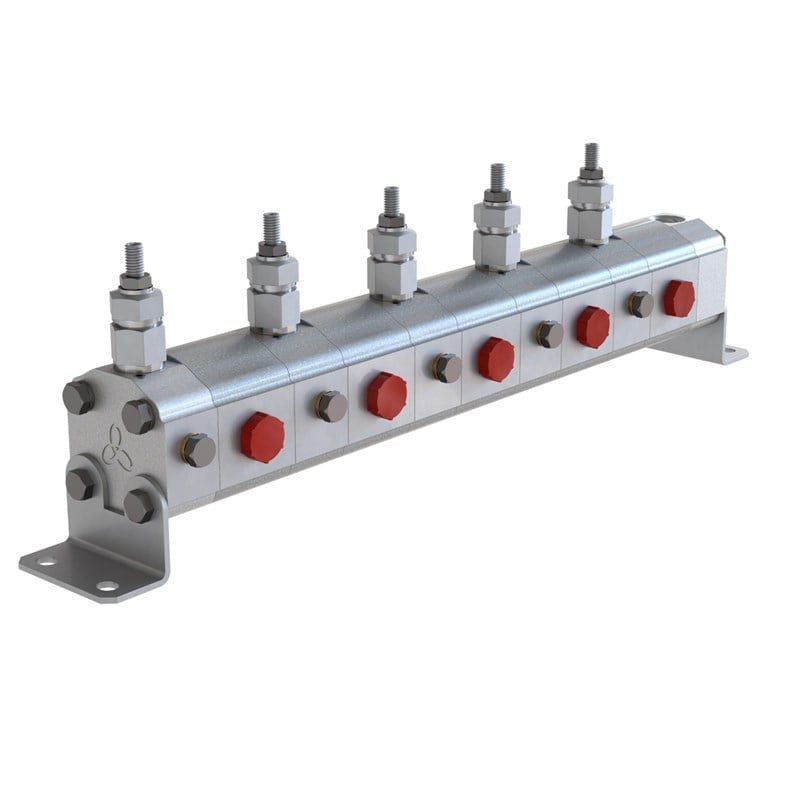

AFD20.5-25RN, 24,8 cc elemanlı, 5 çıkışlı emniyet valfli Blue Ascend AFD20 dişli akış bölücüdür. Giriş debisini 5 eşit parçaya böler; her eleman 28,5–52,0 l/dk debiyle ve 170 bar sürekli basınçla çalışır.
5 elemanlı dişli akış bölücü nerede kullanılır?
Katalogda belirtildiği gibi eşit hareket gereken sistemlerde kullanılır: birden fazla silindirin aynı hızda ve senkron hareket etmesi gereken kaldırma platformları, makaslı asansörler, pres tablaları, kapak ve rampa mekanizmaları.
Sık sorulan sorular
Emniyetli akış bölücü ne işe yarar?
Stok kodundaki R harfi bölücünün emniyet valfli olduğunu gösterir. Silindirlerden biri strok sonuna ulaştığında veya bir çıkış tıkandığında o elemanda basınç hızla yükselir; emniyet valfi bu basıncı sınırlayarak bölücüyü ve hatları korur. Katalogda valf ayarı 10–90, 70–140 ve 120–190 bar olmak üzere üç aralıkta sunulur; siparişte gerekli ayarı belirtin.
Giriş ve çıkış portları hangi ölçüdedir?
Katalogdaki boy tablosuna göre bu ölçüde giriş portu G 3/4", çıkış portları G 1/2" dişlidir. 5 elemanlı yapıda 2 giriş portu bulunur. Bir giriş portundan geçebilecek en yüksek debi 80 l/dk'dır.
Dişli akış bölücü ile valf tipi akış bölücü arasındaki fark nedir?
Valf tipi (sürgülü) akış bölücüler genellikle iki çıkışa böler ve debi aralıkları dardır. Dişli akış bölücüler ise 2 ile 8 arasında çıkışa bölebilir, yük farklarına karşı daha kararlıdır ve ters yönde birleştirici olarak da çalışır. Çok sayıda silindirin senkron çalışması gereken yerlerde dişli tip tercih edilir.
AFD20.5-25RN ölçüleri nedir?
Katalog boy tablosuna göre 24,8 cc elemanlarla 5 elemanlı bölücünün toplam boyu (L) yaklaşık 686 mm, bir elemanın gövde boyu (A) 91,6 mm'dir. Giriş portu G 3/4", çıkış portları G 1/2"'dir.
Kullanırken dikkat edilmesi gerekenler
- Sistemdeki emniyet valfi ayarı bölücünün sürekli çalışma basıncını (170 bar) aşmamalıdır.
- Elemanlara katalogda verilen en düşük ve en yüksek debi aralığının dışında yağ vermeyin.
- Çıkış hatlarının boy ve kesitlerini mümkün olduğunca eşit tutun.
- Sürekli çalışma basıncını aşmayın; ani basınç değeri yalnızca kısa süreli pikler içindir.
