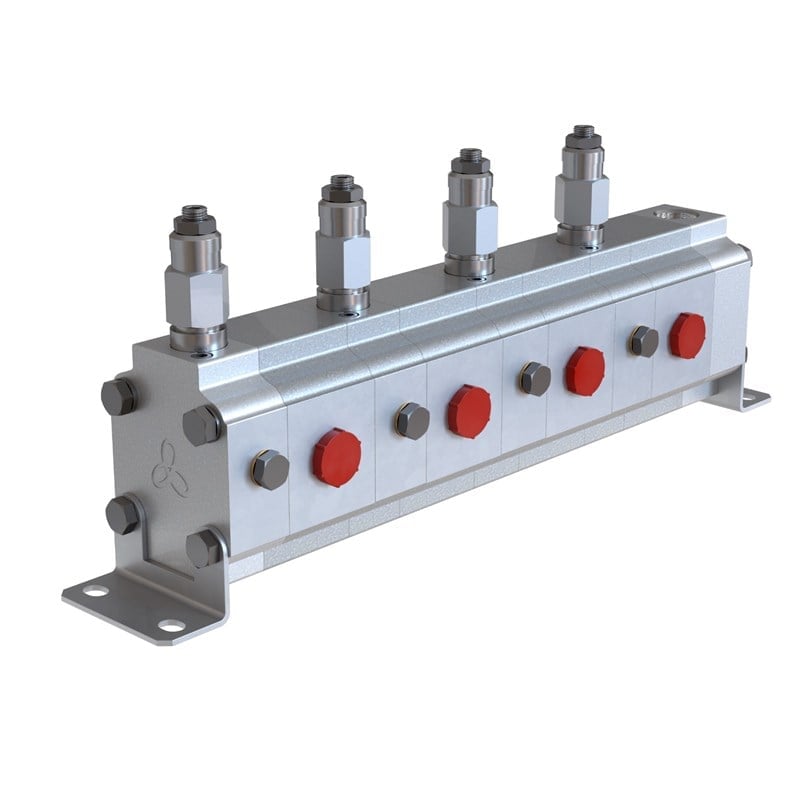

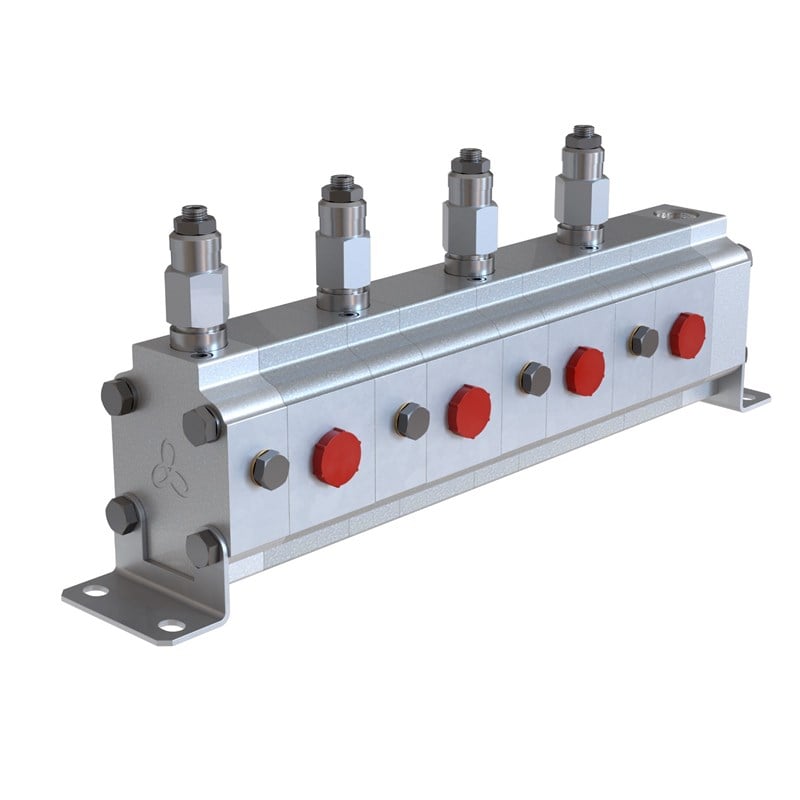

AFD20.4-25RN, 24,8 cc elemanlı, 4 çıkışlı emniyet valfli Blue Ascend AFD20 dişli akış bölücüdür. Giriş debisini 4 eşit parçaya böler; her eleman 28,5–52,0 l/dk debiyle ve 170 bar sürekli basınçla çalışır.
Tek pompadan gelen akışı birden fazla devreye eşit dağıtmak için tercih edilir. Eşit yüklenmeyen silindirlerin aynı hızda hareket etmesi, iki taraflı kaldırma sistemlerinin dengede kalması ve birden fazla hidrolik motorun aynı devirde dönmesi bu ürünle sağlanır.
Stok kodundaki R harfi bölücünün emniyet valfli olduğunu gösterir. Silindirlerden biri strok sonuna ulaştığında veya bir çıkış tıkandığında o elemanda basınç hızla yükselir; emniyet valfi bu basıncı sınırlayarak bölücüyü ve hatları korur. Katalogda valf ayarı 10–90, 70–140 ve 120–190 bar olmak üzere üç aralıkta sunulur; siparişte gerekli ayarı belirtin.
Evet. Dişli akış bölücüler ters yönde çalıştırıldığında birden fazla hattan gelen yağı eşit oranda birleştiren bir akış birleştirici olarak da çalışır. Bu sayede silindirler hem açılırken hem kapanırken senkron kalır. Ters çalışmada da elemanların debi ve basınç sınırları geçerlidir.
En sık neden elemanlara katalogda verilen en yüksek debinin üzerinde yağ verilmesidir. Çıkışlardan birinin kapalı kalması veya bir silindirin strok sonunda beklemesi de o elemanda basıncı yükseltir ve ısınmaya yol açar. Emniyetli modellerde bu durumda emniyet valfi açar; valfsiz modellerde devreye ayrı koruma konulmalıdır.
Dişli akış bölücüler temiz mineral bazlı hidrolik yağla çalışır. Yağdaki kir elemanlar arasındaki kaçağı artırarak bölme hassasiyetini düşürür. Devrede uygun filtre kullanın ve yağı düzenli aralıklarla değiştirin. Bu modelin keçeleri NBR'dir.
