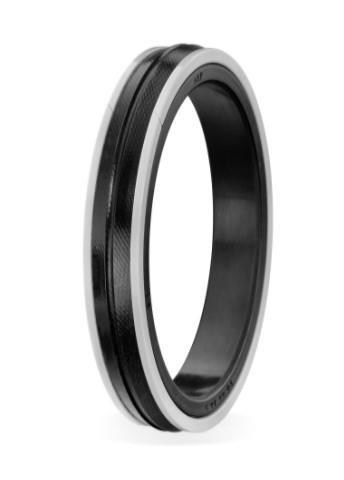

ALP A112 240-220: A112 profilli 240x220x25 bezli piston keçesi. Çalışma basıncı 500 bar.
Hidrolik silindirlerin pistonunda kullanılan bu bezli piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. İki POM destek ringi ve dinamik yüzeyi bezle güçlendirilmiş bir NBR ringden oluşan 3 parçalı settir. Madencilik ekipmanları, metal endüstrisi ve iş makinelerinde yaygındır. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
240x220x25 ölçüsündeki bu keçede tabloya göre çalışma basıncı 500 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
240x220x25 ölçüsündeki bu bezli piston keçesi için kullanılan malzeme: 80 NBR/BEZLİ NBR/POM. 80 değeri malzemenin Shore A sertliğidir. Bezli NBR, kumaşla güçlendirilmiş NBR olup aşınmaya ve şok yüklere karşı dayanımı yüksektir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
Bu üründe dinamik yüzey 240 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Çok parçalı setlerde parçaların sırası ve yönü teknik çizime göre kontrol edilmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 25 mm’dir.
