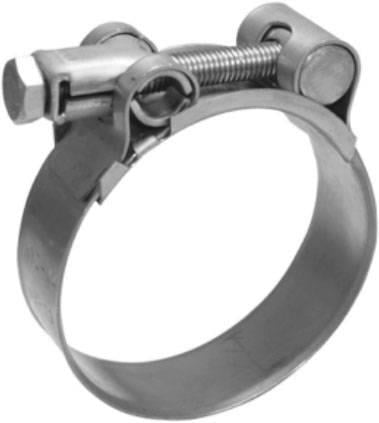

KYZ 239-252 mm paslanmaz takviyeli kelepçe ile 239–252 mm çaptaki hortum bağlantıları yüksek basınçta sızdırmaz biçimde sabitlenir. Sıkma cıvatası M8'dir.
Teknik özellikler
| Seri | Karyıldız KYZ/TW4, takviyeli paslanmaz kelepçe |
|---|
| Sıkma aralığı (Ø D) | 239 – 252 mm |
|---|
| Bant genişliği | 25 mm |
|---|
| Bant kalınlığı | 1 mm veya 1,20 mm |
|---|
| Bant malzemesi | AISI 304 paslanmaz çelik |
|---|
| Cıvata | M8, AISI 304 paslanmaz (krom) |
|---|
| Somun | AISI 304 paslanmaz |
|---|
| Ambalaj adedi | 25 adet |
|---|
| Kullanım | Yüksek basınçlı hidrolik ve pnömatik hortum bağlantıları |
|---|
Değerler Karyıldız ürün kataloğundan (s. 10-11) alınmıştır.
Nerelerde kullanılır?
Üretici bu kelepçeyi otomotiv, denizcilik, iş makineleri, tarım makineleri, endüstri ve hortum sektörleri için önerir; 239–252 mm çaplı hortumları sıkar. Paslanmaz yapısı nedeniyle nemli, tuzlu ve kimyasal ortamlarda tercih edilir.
Sık sorulan sorular
Cıvata ölçüsü nedir?
Katalogda bu seri için cıvata M8, AISI 304 paslanmaz (krom) olarak verilir. Somun da AISI 304 paslanmaz çeliktir. Sıkma, cıvata başından uygun ölçüde lokma veya yıldız anahtarla yapılır; katalogda sıkma torku verilmediğinden hortum üreticisinin önerisine uyulmalıdır.
Ayar payı ne kadar?
Bu kelepçe 239 mm ile 252 mm arasında, yani 13 mm'lik bir ayar payıyla sıkar. Geniş ayar payı, hortum cidar kalınlığı tam bilinmediğinde seçim kolaylığı sağlar.
Silikon hortumda kullanılabilir mi?
Evet, silikon ve kauçuk hortumlarda kullanılabilir. Köprülü yapı bandın kenarlarının yumuşak hortuma batmasını azaltır; yine de aşırı sıkmaktan kaçınılmalıdır.
Montaj nasıl yapılır?
Kelepçe, hortumun boru ya da nipel üzerine oturan bölümüne, hortum ucundan birkaç milimetre içeriye yerleştirilir. Cıvata gevşetilip kelepçe hortuma geçirilir, köprü hortum yüzeyine düz oturtulur ve cıvata kademeli olarak sıkılır. Sistem ilk kez ısındıktan sonra hortum oturacağı için kelepçenin bir kez daha kontrol edilmesi önerilir.
Kullanırken dikkat edilmesi gerekenler
- Sıkılacak dış çapın 239 – 252 mm aralığında olduğundan emin olun.
- Paslanmaz kelepçeyi galvanizli parçalarla aynı bağlantıda kullanırken temas korozyonuna dikkat edin.
- Kelepçeyi hortum ucuna değil, nipel üzerindeki bölüme takın.
- Cıvatayı aşırı sıkmayın; bant hortuma gömülüp hortumu kesebilir.
