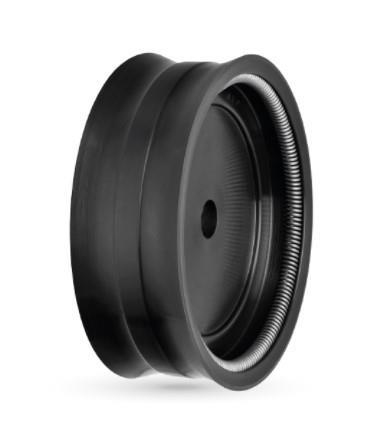

230x30x40 Piston Keçesi (A124-230)

230x30x40 mm ölçüsündeki A124-230, A124 profilli 90 NBR / SAC + YAY piston keçesi olarak hidrolik silindirlerde kullanılır.

A124-230 ne işe yarar?

Hidrolik silindirlerin pistonunda kullanılan bu piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Metal pul ile NBR’nin birlikte kalıplanmasıyla üretilir; dudaklar yayla ön yüklenmiştir. Hidrolikte en fazla 60 bar, pnömatikte en fazla 16 bar için uygundur. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre silindir gömleği iç çapı ØD = 230 mm, piston kanal dibi çapı Ød = 30 mm, yükseklik 40 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

Piston keçesi nasıl monte edilir?

Çok parçalı setlerde parçaların sırası ve yönü teknik çizime göre kontrol edilmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Keçe 30 mm iç ve 230 mm dış çaplı kanala göre ölçülendirilmiştir.

A124 profilinin özelliği nedir?

Metal pul ile NBR’nin birlikte kalıplanmasıyla üretilir; dudaklar yayla ön yüklenmiştir. Yay ön yüklemesi düşük basınçlarda daha iyi sızdırmazlık sağlar. Hidrolikte en fazla 60 bar, pnömatikte en fazla 16 bar için uygundur. Aynı profilde bu ölçüye en yakın A124-180 (180x20x40) ve A124-250 (250x30x40) ürünleri de bulunur.

Çift etkili piston keçesi ne demek?

Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A124-230, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
