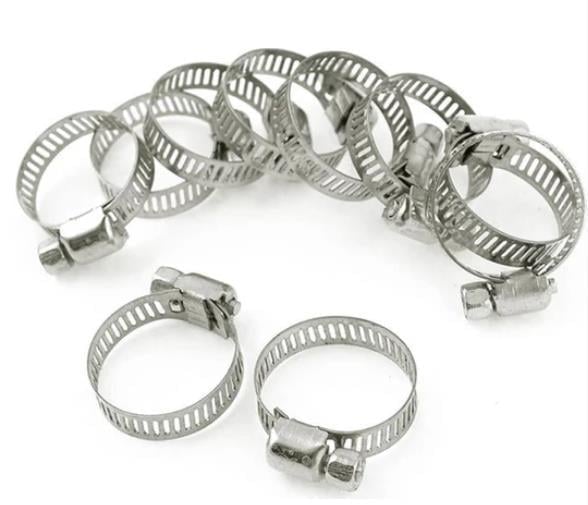

ER-BI 22-36 mm galvanizli ayarlı hortum kelepçesi, dış çapı 22 ile 36 mm arasındaki hortumları sıkan sonsuz vidalı bir kelepçedir. Katalogdaki kodu B1-03'dir.
Değerler ER-BI ürün kataloğundan (B tipi kelepçeler, W1 malzeme) alınmıştır.
22–36 mm aralığı, 7/8"–1 13/32" çaplı su, yakıt, hava ve yağ hortumlarının boru veya nipel üzerine sabitlenmesinde kullanılır. Geniş bantlı B tipi, sıkma kuvvetini daha geniş alana yayar ve daha yüksek tork kabul eder.
W1 malzeme grubunda bant ve gövde 1.0330 (DC01) özel çelik, vida 20MnB4 çinko kaplıdır. Katalogda tuz testi dayanımı 100 saat (ASTM B117) olarak verilir; tuzlu ve sürekli ıslak ortamda paslanmaz (W4) kelepçe tercih edilmelidir.
Katalogda ER-BI ayarlı kelepçelerin TS 12091 ve DIN 3017 standartlarına uygun olduğu belirtilir. DIN 3017, sonsuz vidalı hortum kelepçelerinin ölçü ve dayanım şartlarını tanımlayan standarttır.
Bu kelepçe 14 mm ayar payıyla çalışır; en dengeli sıkma yaklaşık 29 mm dış çapta elde edilir. Ölçü aralığın uçlarına çok yakınsa komşu ölçü değerlendirilmelidir.
Ayarlı kelepçede vida, banttaki yarıklara geçerek bandı sıkar; geniş ayar aralığı ve kolay montaj sağlar. Çok yüksek basınçlı ve kalın cidarlı hortumlarda cıvatalı (takviyeli) kelepçeler daha yüksek sıkma kuvveti verir.
