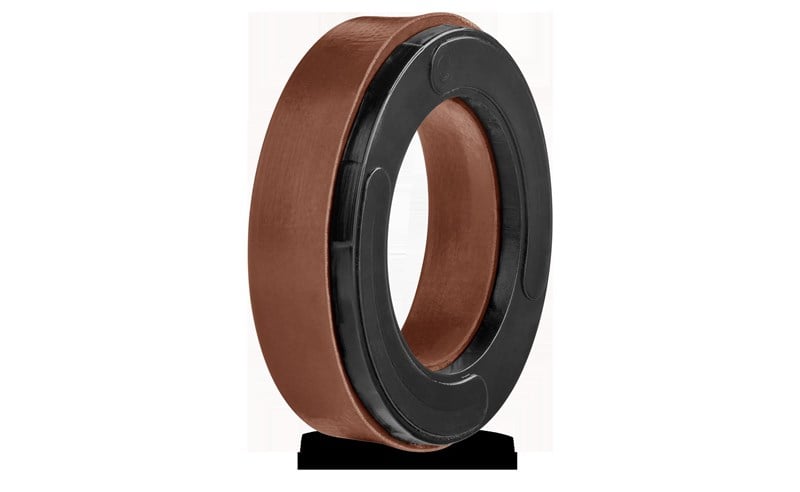

22x32x8,15 Yüksek Basınç Su Pompası Keçesi (A703-022)

22x32x8,15 mm ölçüsündeki A703-022, A703 profilli ÖZEL BEZLİ NBR/POM yüksek basınç su pompası keçesi olarak hidrolik silindirlerde kullanılır.

Yüksek basınç su pompası keçesi nerede kullanılır?

A703-022, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Özel bezli NBR sızdırmazlık ringi ve POM ön ringden oluşur; sızdırmazlık ringi eşit dudaklıdır. Su ve su-yağ karışımı akışkanlarda su emiliminden kaynaklanan boyut değişimini en aza indirir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre mil (piston kolu) çapı Ød = 22 mm, kanal dibi çapı ØD = 32 mm, kanal genişliği B = 8,15 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

Çalışma basıncı ve sıcaklığı nedir?

A703-022 için tabloya göre çalışma basıncı 250 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 2.0 m/s; akışkan tipi: su ve Su - Mineral Karışımı Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

Yüzey pürüzlülüğü neden önemlidir?

Bu üründe keçenin kaydığı dinamik yüzey 22 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.5 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤0.3 µm · Rmax ≤4.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

Yüksek basınç su pompası keçesi nasıl monte edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 8,15 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+80 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (250 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
