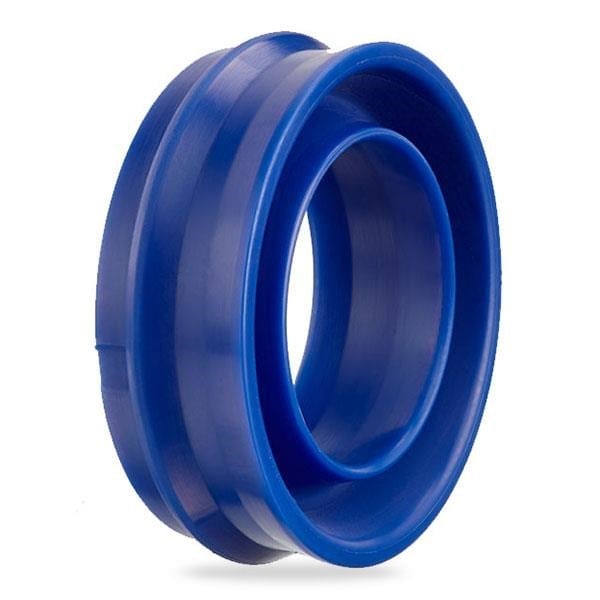

22x32x10,4 Pnömatik Toz Boğaz Keçesi (A852-022 PU)

ALP A852-022 PU: A852 profilli 22x32x10,4 pnömatik toz-boğaz keçesi. Çalışma basıncı 16 bar.

Pnömatik toz-boğaz keçesi nerede kullanılır?

22 mm mil için pnömatik toz-boğaz keçesi olan A852-022 PU, havanın dışarı kaçmasını önler. Pnömatik silindirlerde hem boğaz keçesi hem toz keçesi görevi yapan kombine PU keçedir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre mil (piston kolu) çapı Ød = 22 mm, kanal dibi çapı ØD = 32 mm, kanal genişliği B = 8 mm, yükseklik 13 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

A852-022 PU hangi şartlarda çalışır?

A852-022 PU için tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış Hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

A852-022 PU hangi malzemeden üretilir?

A852-022 PU 92 PU malzemeden üretilir. 92 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C.

A852-022 PU için yüzey kalitesi nasıl olmalı?

Bu üründe keçenin kaydığı dinamik yüzey 22 mm çaplı mildir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+80 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (16 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Montajdan önce keçeyi pnömatiğe uygun gresle yağlayın.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
