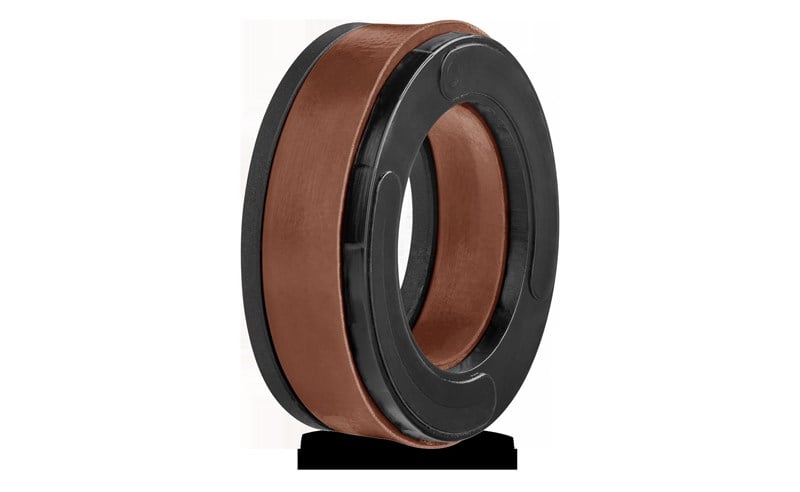

22x32x10 Yüksek Basınç Su Pompası Keçesi (A703-022 B)

22x32x10 mm ölçüsündeki A703-022 B, A703 profilli ÖZEL BEZLİ NBR/POM yüksek basınç su pompası keçesi olarak hidrolik silindirlerde kullanılır.

A703-022 B ne işe yarar?

A703-022 B, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Özel bezli NBR sızdırmazlık ringi ve POM ön ringden oluşur; sızdırmazlık ringi eşit dudaklıdır. Su ve su-yağ karışımı akışkanlarda su emiliminden kaynaklanan boyut değişimini en aza indirir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

A703-022 B hangi malzemeden üretilir?

Malzeme tabloda ÖZEL BEZLİ NBR/POM olarak verilmiştir. Bezli NBR, kumaşla güçlendirilmiş NBR olup aşınmaya ve şok yüklere karşı dayanımı yüksektir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C.

Yüzey pürüzlülüğü neden önemlidir?

Bu üründe keçenin kaydığı dinamik yüzey 22 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.5 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤0.3 µm · Rmax ≤4.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.

Keçe kanala nasıl takılır?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 10 mm’dir.

A703 profilinin özelliği nedir?

Özel bezli NBR sızdırmazlık ringi ve POM ön ringden oluşur; sızdırmazlık ringi eşit dudaklıdır. Su ve su-yağ karışımı akışkanlarda su emiliminden kaynaklanan boyut değişimini en aza indirir. Aynı profilde bu ölçüye en yakın A703-022 (22x32x8,15) ve A703-024 (24x34x8) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+80 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (250 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
