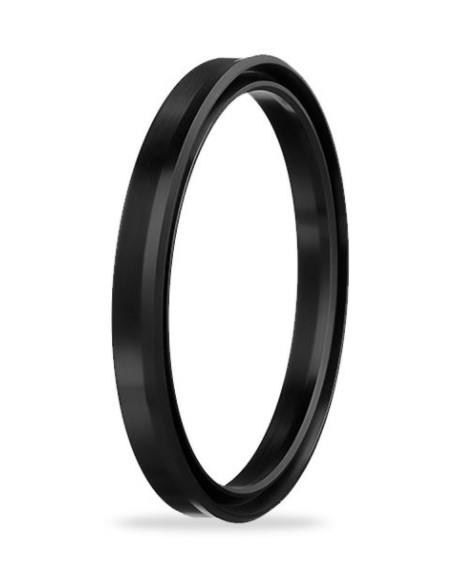

22x30x5,7 mm ölçüsündeki A151-022/3, A151 profilli 90 NBR veya 92 PU boğaz nutringi olarak hidrolik silindirlerde kullanılır.
Boğaz nutringi nerede kullanılır?
22 mm mil için boğaz nutringi olan A151-022/3, yağın dışarı kaçmasını önler. İç sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca boğaz (mil) uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A151-022/3 için dinamik yüzey, 22 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A151-022/3 için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A151-022/3 için keçe et kalınlığı (ØD − Ød) / 2 = 4 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,40 · 100 bar: 0,20 · 160 bar: 0,10; 150 bar: 0,30 · 250 bar: 0,20 · 400 bar: 0,15.
Boğaz nutringi nasıl monte edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4 mm, kanal genişliği B = 6,7 mm olmalıdır.
A151 NBR ve PU arasındaki fark nedir?
A151 profili iki malzemede üretilir. Tabloya göre çalışma basıncı NBR: 160 bar, PU: 400 bar. Ürün adında malzeme belirtilmediği için siparişte NBR / PU tercihini belirtin. PU daha yüksek basınca ve aşınmaya dayanır; NBR ise daha esnektir ve sıcaklık aralığı biraz farklıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü NBR için -30/+105 °C, PU için -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (NBR için 160 bar, PU için 400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
