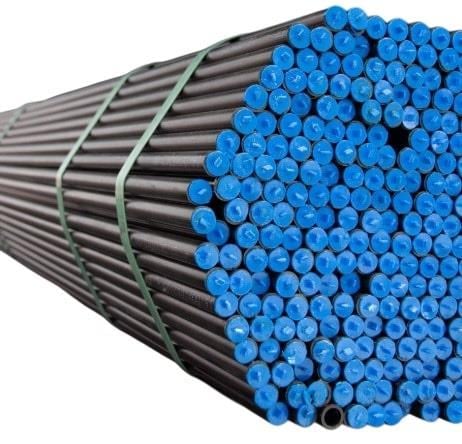

İç çapı 18 mm olan fosfatlı hidrolik hat borusu: Benteler 22x2 fosfatlı hidrolik boru. Yüzeyi fosfat kaplıdır.
Teknik özellikler
| Ürün | Benteler hidrolik devre (hat) borusu, fosfatlı |
|---|
| Dış çap | 22 mm |
|---|
| Et kalınlığı | 2 mm |
|---|
| İç çap | 18 mm (hesaplanan) |
|---|
| İç kesit alanı | 254,5 mm² (hesaplanan) |
|---|
| Yaklaşık ağırlık | 0,986 kg/m (çelik, 7,85 g/cm³ ile hesaplanan) |
|---|
| 24° rakor serisi | L (hafif) serisi |
|---|
| Yüzey | Fosfat kaplama |
|---|
Dış çap ve et kalınlığı ürün ölçüsüdür; iç çap, kesit ve ağırlık bu ölçülerden hesaplanmıştır. Rakor serisi ISO 8434-1 (DIN 2353) 24° konik rakor ölçülerine göredir.
Hidrolik devre borusu ne işe yarar?
22 mm dış çaplı bu boru, hortum yerine sabit, titreşimi az ve uzun ömürlü bir yağ hattı gereken yerlerde kullanılır. Üretici, borularının iyi bükülüp şekillendirilebildiğini belirtir.
Sık sorulan sorular
İç çapı kaç mm?
22x2, borunun dış çapının 22 mm, et kalınlığının 2 mm olduğunu gösterir. İç çap dış çaptan iki et kalınlığı çıkarılarak bulunur: 22 − 2 × 2 = 18 mm.
Boru çapı debiye göre nasıl seçilir?
İç kesit alanı 254,5 mm²'dir; bu kesitte yağ 1 m/s hızla akarken debi yaklaşık 15,3 lt/dk olur. Debi hızla doğru orantılıdır; boru çapı, hattın türüne göre izin verilen akış hızı ve basınç kaybı hesaplanarak seçilmelidir.
Boru bükülebilir mi?
Üretici, hidrolik hat borularının çok iyi bükülüp şekillendirilebildiğini belirtir. 22 mm borunun bükülmesinde uygun çaplı kalıbı olan boru bükme makinesi kullanılmalı, bükme bölgesinde ezilme ve et incelmesi kontrol edilmelidir.
Benteler kimdir?
Benteler, dikişsiz ve kaynaklı çelik borular üreten bir Alman sanayi grubudur. Üretici, soğuk çekilmiş dikişsiz hidrolik hat borularının (HPL) on yıllardır kamyon, ekskavatör, biçerdöver, traktör, pres ve enjeksiyon makinelerinde kullanıldığını belirtir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını boru malzemesinin sertifikasına göre hesaplayın; yalnız ölçüye bakarak basınç seçmeyin.
- Fosfatlı boruyu dış ortamda boyamadan bırakmayın.
- Kesimden sonra çapakları mutlaka alın.
- Borunun rakor içine tam oturduğundan emin olun.
