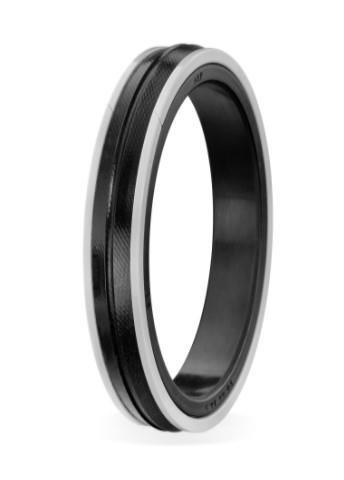

225x205x24,5 mm ölçüsündeki A112 225-205, A112 profilli 80 NBR/BEZLİ NBR/POM bezli piston keçesi olarak hidrolik silindirlerde kullanılır.
Bezli piston keçesi nerede kullanılır?
A112 225-205, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. İki POM destek ringi ve dinamik yüzeyi bezle güçlendirilmiş bir NBR ringden oluşan 3 parçalı settir. Madencilik ekipmanları, metal endüstrisi ve iş makinelerinde yaygındır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Çalışma basıncı ve sıcaklığı nedir?
225x205x24,5 ölçüsündeki bu keçede tabloya göre çalışma basıncı 500 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Malzemenin avantajı nedir?
225x205x24,5 ölçüsündeki bu bezli piston keçesi için kullanılan malzeme: 80 NBR/BEZLİ NBR/POM. 80 değeri malzemenin Shore A sertliğidir. Bezli NBR, kumaşla güçlendirilmiş NBR olup aşınmaya ve şok yüklere karşı dayanımı yüksektir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Bu üründe dinamik yüzey 225 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A112 225-205 için keçe et kalınlığı (ØD − Ød) / 2 = 10 mm’dir. İzin verilen en büyük boşluk: 250 bar → 320; ≤80 bar → 0,60; ＞80 bar → 0,65.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
- Basınç sınırını (500 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
