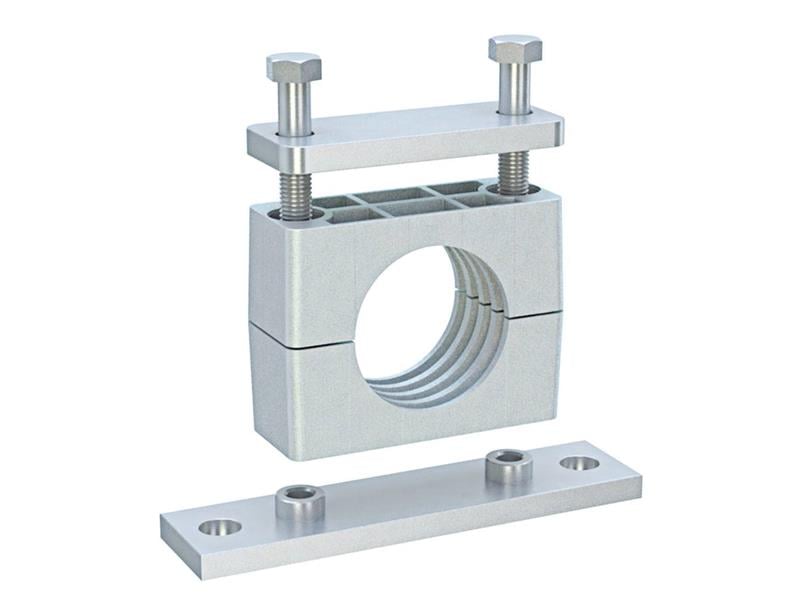

159 mm borular için 223A7-15900, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir alüminyum boru kelepçesidir; anma çapı R 5 – R 6.
159 mm montaj delikli kelepçe nerede kullanılır?
223A7-15900, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
Kelepçe ölçüsü neye göre belirlenir?
Kelepçe ölçüsü borunun veya hortumun dış çapını (ØD) ifade eder. 223A7-15900 159 mm dış çaplı boru veya hortum içindir; anma çapı R 5 – R 6, inç karşılıkları 5 1/4" – 6" – 6 1/4" – 6 1/2". Boru çapınız 159 mm değilse A7 grubundaki diğer çaplara bakabilirsiniz.
Montaj delikli kelepçe ne demek?
Alt plakasında montaj delikleri bulunur; kelepçe cıvatalarla doğrudan bir yüzeye veya profile sabitlenir. 223A7-15900 bu montaj tipindedir.
Kelepçeler ne sıklıkla yerleştirilmelidir?
Kesin aralık uygulamaya göre değişir; 159 mm'lik bir hatta titreşim arttıkça kelepçeler sıklaştırılmalıdır. Vana, filtre gibi ağır parçalar boruya yük bindirmemeli; bunların her iki yanı kelepçeyle desteklenmelidir. Çok sayıda paralel boru varsa raya uyumlu kelepçelerle ortak bir hat oluşturmak işi kolaylaştırır.
223A7-15900 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 159 mm, Anma Çapı (R) R 5 – R 6, İnç Karşılığı 5 1/4" – 6" – 6 1/4" – 6 1/2", Grup Çap Aralığı 133 – 168,3 mm, Uzunluk (L1) 370 mm, Delik Aralığı (L2) 205 mm, Yükseklik (H1) 115 mm, Toplam Yükseklik (H2) 245 mm, Min. Sac Kalınlığı (S) 3 mm, Kelepçe Genişliği 90 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 159 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Cıvataları gövdeyi ezmeden, boru hareket etmeyecek kadar sıkın.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (3 mm) altına inmeyin.
