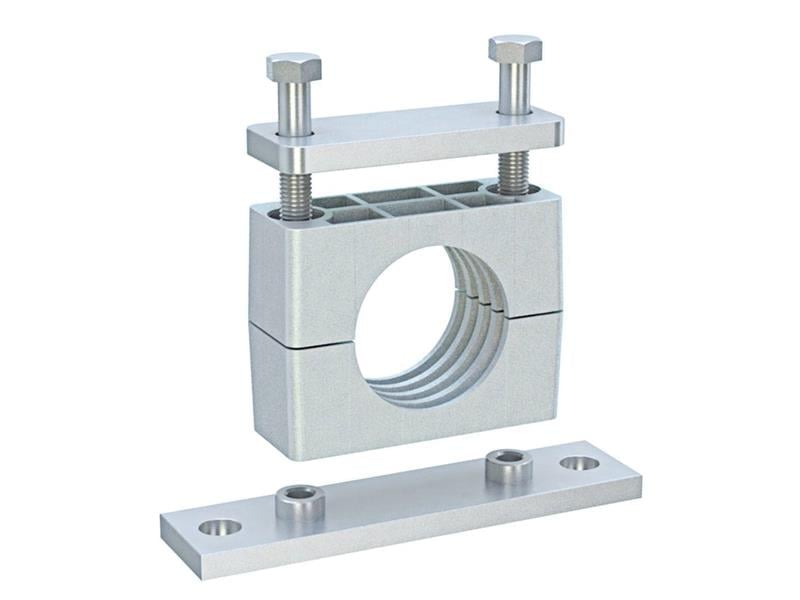

114,3 mm borular için 223A6-11430, hidrolik ve pnömatik hatları sabitleyen montaj delikli bir alüminyum boru kelepçesidir; anma çapı R 3 – R 3 1/2 – R 4.
114,3 mm montaj delikli kelepçe nerede kullanılır?
114,3 mm dış çaplı boru ve hortumları taşımak için kullanılan bu ağır seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
Hidrolik hatlarda kelepçe neden gereklidir?
Bu kelepçe 114,3 mm'lik hattı montaj delikli bağlantısıyla sabitler; boru kendi ağırlığı ve basınç darbeleriyle hareket etmez. Pompa titreşimi ve basınç dalgalanmaları boruya geçer; kelepçe bu titreşimi sönümleyerek rakor bağlantılarının gevşemesini önler.
Kelepçeler ne sıklıkla yerleştirilmelidir?
Kelepçe aralığı boru çapına, hattın titreşimine ve borunun taşıdığı yüklere göre belirlenir; 114,3 mm boru için bu üç etken birlikte değerlendirilmelidir. Yön değiştiren noktalarda ve ağır bağlantı elemanlarının iki tarafında kelepçe kullanılmalıdır.
223A6-11430 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 114,3 mm, Anma Çapı (R) R 3 – R 3 1/2 – R 4, İnç Karşılığı 3 1/2" – 4 1/4" – 5" – 5 1/4", Grup Çap Aralığı 88,9 – 133 mm, Uzunluk (L1) 309 mm, Delik Aralığı (L2) 168 mm, Yükseklik (H1) 99 mm, Toplam Yükseklik (H2) 211 mm, Min. Sac Kalınlığı (S) 2 mm, Kelepçe Genişliği 80 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
223A6-11430 hangi yüzeye monte edilir?
Montaj delikli kelepçe, yüzeye cıvatayla ya da önceden kaynatılmış bir plakaya bağlanır. Kaynak işlemi bittikten ve plaka soğuduktan sonra kelepçe takılmalıdır. Tabloda önerilen en düşük sac kalınlığı 2 mm'dir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
